М-4 «Бизон»

M-4 Бизон

20 января 1953 года в первый раз поднялся в небо опытный экземпляр первого в мире реактивного тяжелого стратегического бомбардировщика, поступившего в строевые части –  М-4.

М-4

К концу 1940-х годов с появлением ядерного оружия возникла необходимость в средствах его доставки. Владимир Михайлович Мясищев, будучи профессором в МАИ, подал в Правительство научно-обоснованное предложение о создании стратегического самолета с дальностью полета 11-12 тыс.км.

24 марта 1951 года Совет Министров СССР по указанию Сталина назначил В.М. Мясищева главным конструктором в воссозданное после закрытия ОКБ-23 МАП. В июне главком ВВС утвердил ТТХ к самолету «М»: максимальная дальность полета с бомбовой нагрузкой в 5 т должна составлять не менее 11-12 тыс.км, а скорость на высоте 9000 м - 900 км/ч. Разработка бомбардировщика под шифром «25» потребовала от ОКБ-23 широкой кооперации с НИИ, КБ, заводами МАП и других отраслей.

За первые полгода в аэродинамической трубе ЦАГИ продули большое число моделей. В М-4результате удалось создать относительно легкое с гибкими концевыми частями крыло кессонной конструкции, хорошо противостоящее влиянию флаттера. В его корневой части разместили двигатели, каждый из которых имел свой воздухозаборник, исключавший взаимное влияние при работе на различных режимах, включая остановку и запуск. Для отвода горячей газовой струи сопел от фюзеляжа и хвостового оперения их развернули в горизонтальной и вертикальной плоскостях на 4 градуса.

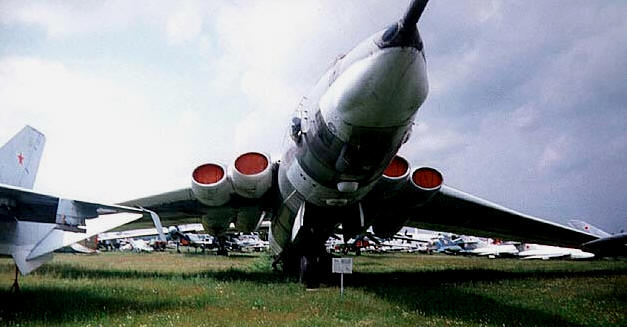

Силовая установка бомбардировщика состояла их четырех самых мощных на то время ТРД АМ-3А конструкции А.А. Микулина с тягой по 8700 кгс. Следует отметить, что по проекту «26» она должна была состоять из двух двигателей ВД-5 (расчетная взлетная тяга - 13000 кгс). Но ОКБ В.Добрынина не смогло в короткие сроки подготовить опытные образцы. Особый интерес представляет принятый вариант шасси бомбардировщика «М». Была выбрана велосипедная схема с передней «вздыбливающейся» тележкой и боковыми стойками на концах крыла. Поворот М-4осуществлялся посредством управления головной парой колес передней четырехколесной тележки. Поворотом пары изменялось направление движения тележки, а за ней - и всего самолета. На режиме «вздыбливания» управление парой автоматически отключалось. В конце разбега нос машины приподнимался, и угол атаки увеличивался. Взлет происходил практически без вмешательства летчика. Такая схема отрабатывалась на летающей лаборатории Ту-4ЛЛ, у которой трехопорное шасси заменили велосипедным. Максимальная бомбовая нагрузка составила 24 т, а наибольший калибр бомб - 9000 кг. Прицельное бомбометание обеспечивал радиолокационный прицел РПБ-4.

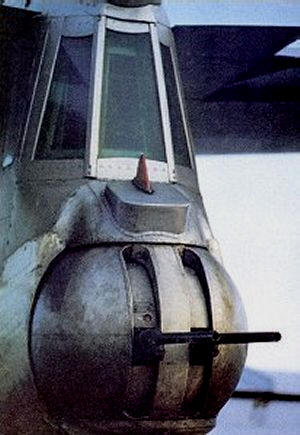

Бомбардировщик имел мощное оборонительное вооружение - шесть автоматических 23-мм пушек, размещенных попарно в трех поворотных установках на фюзеляже сверху, снизу и в хвосте. Для управления стрельбой в ХЧФ установили радиоприцел «Аргон». Имелась система обнаружения излучения РЛС противника и станция создания активных помех СПС-2. В нише заднего шасси располагались три контейнера с дипольными отражателями. В двух гермокабинах размещался экипаж из восьми человек. Катапультируемые сиденья выбрасывались через люки вниз.

К декабрю 1952 года опытный экземпляр бомбардировщика был построен. 20 января 1953 года экипаж во главе с Ф. Опадчим совершил первый полет. С этого дня начались заводские испытания, которые закончились лишь 15 апреля 1954 года. Затяжка объяснялась их сложностью и объемностью. К этому времени бомбардировщик получил официальное М-4название М-4, а на заводе он проходил как изделие «103».

Максимальный взлетный вес воздушного корабля составил 181,5 т, скорость на высоте 6700 м достигала 947 км/ч, практический потолок при взлетной массе 138 т - 12500 м. Конструкторы сумели разместить на самолете огромное по тем временам количество топлива - 132390 л, но реальную максимальную заправку ограничили до 123600 л.

На госиспытания М-4 был принят 15 апреля 1954 года, но фактически они начались 4 мая. Перед этим, 1 мая, опытная машина в сопровождении четырех истребителей МиГ-17 приняла участие в воздушном параде над Красной площадью. Ее фотографии облетели весь мир.

После ряда доработок М-4 решили принять на вооружение (серийный выпуск этих самолетов составил около 200 машин), хотя по главному параметру - максимальной дальности с 5 т бомб на борту - он не удовлетворял. С целью исправления этого недостатка в 1955-1957 годы на самолет установили более мощные и экономичные двигатели РД-3М, а за тем РД-3М-500А. Созданные в ОКБ под руководством П.Зубца, они представляли собой модификацию двигателя АМ-3А.

М-4(по кодификации НАТО: Bison - Бизон) стал первой серийной машиной Мясищева, а также первым в мире реактивным тяжелым стратегическим бомбардировщиком, поступившим в строевые части, на несколько месяцев опередив заокеанский В-52.
