Су-34

завершены государственные испытания фронтовых бомбардировщиков Су-34

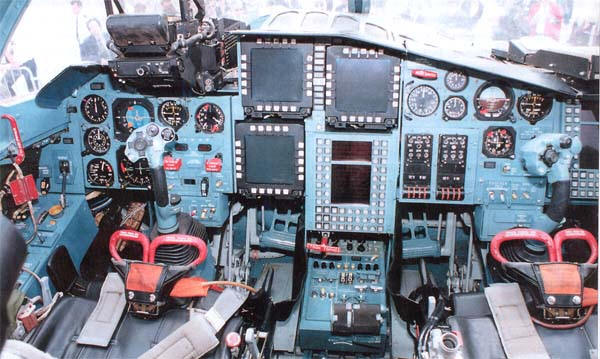

Пилотская кабина Су-34

ВВС России завершили  государственные испытания фронтовых бомбардировщиков Су-34. Как ожидается, постановление правительства России о принятии бомбардировщиков на вооружение выйдет в 2012 году, а в настоящее время ведется подготовка необходимых документов.
Покупка Су-34 осуществляется в рамках госпрограммы вооружений России на 2011-2020 годы, объем финансирования которой определен на уровне 20 триллионов рублей. В перспективе Су-34 должны составить основу фронтовой бомбардировочной авиации России.
Ранее сообщалось, что с 2011 года Су-34 будут поставляться ВВС России в модернизированной версии. На самолеты будут устанавливаться модернизированные высокотемпературные турбореактивные двухконтурные двигатели АЛ-31ФМ1 и вспомогательные газотурбинные силовые установки ТА14-130-35, которые позволят запускать двигатели самолета на земле без применения наземного оборудования.

Работы по созданию новой ударной машины четвёртого поколения, разрабатывавшейся под шифром Т-10В (впоследствии самолёту присвоили официальное наименование Су-27ИБ , то есть, истребитель-бомбардировщик), возглавил генеральный конструктор М. П. Симонов, а главным конструктором машины был назначен Р. Г. Мартиросов, под непосредственным руководством которого было проведено проектирование самолета.
Первый лётный прототип истребителя-бомбардировщика Т-10В-1 был создан путём переоборудования серийного учебно-боевого Су-27УБ. На НАПО им. В. П. Чкалова в Новосибирске изготовили новую носовую секцию фюзеляжа с бронированной кабиной экипажа, которую затем установили на модернизированный планер спарки.
Из-за рядного расположения экипажа носовая часть в сечении имела не круглую, а сплющенную форму с острыми боковыми кромками, плавно переходящими в наплывы перед консолями переднего горизонтального оперения Передняя стоика шасси имела совершенно иную конструкцию из-за принципиально измененной компоновки кабины экипажа и того что вход в кабину осуществлялся не сверху через открытый фонарь а снизу через большой люк в нише стоики и дверь в задней стенке кабины В связи с возросшим весом головной части фюзеляжа опора шасси имела два колеса Существенному изменению подверглись воздухозаборники, сделанные нерегулируемыми (высокая максимальная скорость на большой высоте не имела особого значения для истребителя-бомбардировщика, работающего преимущественно у земли) Замене подверглись также двигатели и мотогондолы.
На Т-10В для защиты членов экипажа применили кабину из титановой брони Был также бронирован и расходный топливныи бак. Испытания новой кабины на обстрел показал ее полную надежность Лишняя масса брони самолета Т-10В составила 1480 кг.

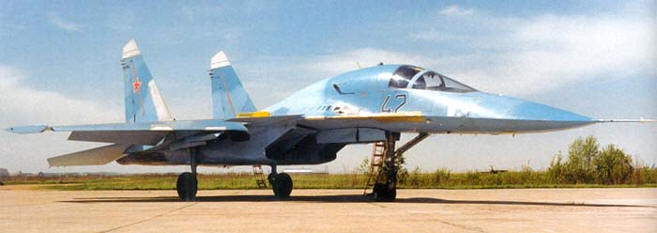

Первый опытный экземпляр Су-27ИБ (Т-10В-1 синий бортовой номер 42) поднял в воздух с аэродрома ЛИИ 13 апреля 1990 года один из лучших пилотов фирмы, Заслуженный летчик-испытатель СССР Анатолий Иванов. Машина проходила летные испытания в 1990-1991 годах.

Большинство новых конструктивных уз лов и систем самолета долгое время отрабатывалось в ОКБ на различных стендах На одном из них например был установлен планер истребителя Су-27 оборудованный выдвижным контейнером тормозного парашюта Надежность срабатывания парашютной системы торможения испытывали под набегающим потоком воздуха Особого внимания к себе потребовала система аварийного покидания, которая даже после установки ее на опытную машину нуждалась в доработке, по сравнению с системой спасения экипажа бомбардировщика Су-24М время катапультирования пилотов на Су-27ИБ сократилось почти в три раза.



Впервые Су-27ИБ был показан публично 13 февраля 1992 года на выставке в Мачулищах (под Минском) в тот период, когда в столице Беларуси собирались главы государств СНГ в том числе и Президент России Борис Ельцин Организаторы выставки рассчитывали, что показав Президенту новую перспективную технику, удастся добиться финансирования продолжения опытно-конструкторских работ, а также постройки предсерийных образцов Представители Министерства обороны и Министерства авиационной промышленности надеялись также в перспективе получить заказы на серийный выпуск новейших самолетов в том числе и Су-27ИБ .
После Мачулищ Су-27ИБ был продемонстрирован в полете несколько раз в Жуковском (на авиасалонах в 1992 и 1993 г) Пилотировали машину заслуженный летчик-испытатель Евгений Ревунов и штурман-испытатель 2-го класса Евгений Донченко ИБ прошел в одном строю рядом с двумя Су-27П/ПУ из группы Анатолия Квочура, имитируя дозаправку от танкера Ил-78М Затем экипаж, выполнив ряд фигур высшего пилотажа продемонстрировал великолепные летные качества самолета Этот показ позволил опубликовать в прессе целый ряд фотоснимков давших возможность обозревателям достаточно хорошо оценить машину.

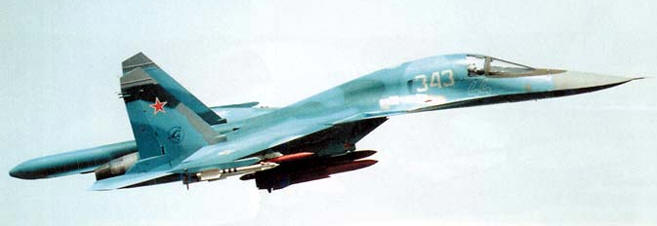

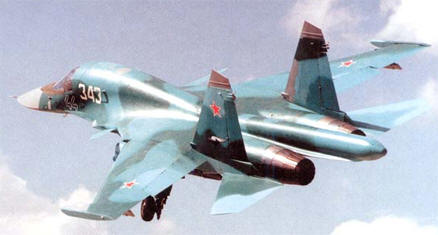

18 декабря 1993 года состоялся первый полет предсерийного варианта Су-27ИБ получившего название Су-34 (синий бортовой номер 43). По сути, это был второй опытный самолет, но уже в серийной конфигурации (машина имела заводской шифр Т-10В-2). Истребитель-бомбардировщик предназначался для поражения точечных сильнозащищенных целей в любых погодных условиях, днем и ночью, а также для круглосуточного поиска, обнаружения классификации и уничтожения надводных и подводных целей в любых метеоусловиях при наличии активного радиоэлектронного противодействия Выполнение боевой задачи обеспечивалось установкой на борту совершенного радиоэлектронного оборудования, включавшего многофункциональную РЛС с повышенной разрешающей способностью, обладавшей возможностью видеть даже малоразмерные наземные цели и обеспечивать их поражение с высокой точностью.
Благодаря применению интегральной компоновки и новейших материалов в конструкции (в том числе композиционных, титана и т д ), а также отказу от таких лишних агрегатов как механизм поворота крыла, эта машина стала способна нести увеличенную по сравнению с Су-24 боевую нагрузку при одновременном увеличении дальности полета и сохранении хороших взлетно-посадочных качеств.
Чисто внешне Су-34 отличался от своего прототипа Су-27ИБ незначительно, однако конструкция претерпела ряд изменений Контейнер тормозного парашюта, который на Су-27 и его модификациях располагался в хвостовой балке, перенесли немного вперед и выполнили выдвижным на посадке Таким образом, в хвостовой балке Су-34 освободили место для полезной нагрузки Кроме того, ее значительно удлинили Наличие в ней большого радиопрозрачного обтекателя позволяло предположить что разработчик намерен установить радиолокационную станцию заднего обзора которая могла бы не только предупреждать экипаж об атаке противника, но и управлять пуском ракет класса воздух-воздух (в частности РВВ-АЕ) способных поражать не только самолеты но и управляемые ракеты противника (ни один зарубежный ударный самолет в настоящее время не располагает подобными возможностями).
Передняя опора шасси также имела два колеса На Су-27ИБ основные опоры шасси были сделаны по аналогии с истребителем Су-27 Су-34 же имел совершенно иную конструкцию основных опор Вместо одного колеса большего диаметра конструкторы применили пару колес меньшего диаметра, но увеличенных по ширине и расположенных друг за другом (по типу МиГ-31) по одной продольной оси без сдвига Применение такой конструкции основных опор было вызвано большим весом боевой нагрузки, который сказывается на посадке при остаточном запасе вооружения Такая тележка шасси способствовала эксплуатации самолета и с грунтовых полос при облегченной боевой нагрузке.
Полеты на большие расстояния и длительное время нахождения в воздухе всегда утомительны для экипажа Конструкторы Су-34 учли это и сделали почти невозможное – двухместную кабину пилотов Су-34 (как и Су-27ИБ ) удачно скомпоновали не только для боевой работы, но и для отдыха членов экипажа в полете, впервые для такого класса ударных самолетов реализовав концепцию комфортной кабины Она получилась настолько просторной, что во время показа Су-27ИБ Генеральным конструктором  Симоновым командованию ВВС и ВМФ главком ВВС генерал-полковник П.С. Дейнекин шутливо заметил Она больше, чем на стратегическом бомбардировщике Ту-160.

В НПО Звезда под руководством Г И Северина создали вариант катапультного кресла К-36ДМ, в спинку которого вмонтировали электромассажер За кабиной экипажа находился небольшой отсек, где можно было разогреть пищу а также воспользоваться другими удобствами, отсутствовавшими на других фронтовых бомбардировщиках Компоновка кабины позволяла членам экипажа поочередно покидать рабочие кресла и занимать в закабинном отсеке вертикальное положение в полный пост для отдыха Расстояние между креслами пилота и штурмана достаточно для того чтобы кто-либо из членов экипажа мог лечь в проходе между сидениями и при необходимости отдохнуть лежа До высоты 10000 м в кабине Су-34 (как и на Су- 27ИБ) автоматически поддерживались условия, соответствующие высоте полета 2400 м Это позволяло экипажу работать без кислородных масок На бор ту установили и мощную систему кондиционирования воздуха Все это обеспечивало высокую работоспособность летчиков в длительном, продолжительностью до 10 часов полете, еще более увеличивая боевой потенциал Су-34.
Доступ летчиков в кабину истребителя-бомбардировщика как и на прототипе также был упрощен и осуществлялся по трапу через нишу передней стоики шасси.
Создателями Су-34 был учтен опыт боевого применения авиации на малых высотах Как и на Су-27ИБ кабину экипажа выполнили (впервые в мировой практике на машинах данного класса) в виде единой броневой капсулы Аналогичную за щиту имели и другие жизненно важные агрегаты самолета, в частности расходный топливный бак и двигатели Все это в сочетании со средствами защиты, реализованными еще на самолете Су-27 обеспечивало Су-34 высокую боевую живу честь в маловысотном полете над территорией противника, насыщенной средствами ПВО.
В закабинном отсеке разместили также основное бортовое радиоэлектронное оборудование а также патронный ящик с боекомплектом пушки ГШ-301 В средней части фюзеляжа расположили интегральные топливные баки с пористым заполнителем а под фюзеляжем по оси симметрии между мотогондолами тандемно разместили два узла подвески противокорабельных ракет или другого тяжелого вооружения класса воздух-поверхность.
Самолет оснастили цифровой электро-дистанционной системой управления, системой активной безопасности, системой демпфирования продольных колебаний самолета при полете в турбулентной атмосфере Система активной безопасности позволяла выполнять фигуры высшего пилотажа на максимальной скорости у земли (1380 км/ч) следовать рельефу местности преодолевать систему ПВО противника Имелся в ней и режим приведения к горизонту и выведения из штопора.
Система, выполненная с использованием элементов искусственного интеллекта, автоматически контролировала физическое состояние и действия лётчиков, работу бортовых систем и остаток топлива, обеспечивала автоматическое возвращение на аэродром и заход на посадку.
Наличие на самолёте системы активной безопасности наряду с новейшими компьютерами позволило создать дополнительные возможности лётчику и штурману вести прицельное бомбометание, маневрировать под огнём противника.
На Су-34 . как и на Су-27ИБ , применили стандартную систему дозаправки топливом в воздухе(аналогичную применённой на Су-27К, Су-30 и Су-35). За счёт размещения большого количества топлива в удачно скомпонованном планере Су-34 мог непрерывно лететь на дальность до 4000 км. а с дозаправкой в воздухе – на дальность до 7000 км. Воздушная заправка топливом могла осуществляться от другого Су-34 или Су-24М, оснащённого системой УПАЗ. Новый самолёт по сравнению с другими типами ударных машин значительно лучше оказался приспособлен к быстрой переброске в район, расположенный на большом расстоянии от места постоянного базирования.
Некоторые элементы Су-34 выполнили с учётом технологии Stealth. Например, основной радиопрозрачный обтекатель радара имел острые боковые кромки, плавно переходящие в наплыв ПГО. Таким образом уменьшалась степень отражения излучения РЛС противника при неизменно хорошей аэродинамике. Кроме того, машина имела уменьшенную поверхность отражения радиолокационных лучей по сравнению с другими самолётами данного класса. Ярко выраженная интегральная компоновка планера сочеталась с радикально изменённой, сплюснутой формой носовой части. Это, а также радиопоглощающие покрытия и материалы, смогли сделать Су-34 значительно менее заметным на экранах РЛС, чем такие машины, как Су-24, F-111 и F-15E. Отсутствие подфюзеляжных килей также снизило отражающую поверхность самолёта. По утверждению представителей ОКБ им. П. О. Сухого, при полёте на малой высоте Су-34 будет иметь такую же степень радиолокационной заметности, как и современная крылатая ракета.
Другим элементом, повышающим боевую живучесть Су-34 , стало наличие у штурмана-оператора второго управления.
Отличная аэродинамика, огромная ёмкость внутренних топливных баков, обусловленная интегральной компоновкой самолёта, высокоэкономичные двухконтурные двигатели с цифровой системой управления, система дозаправки в воздухе, а также подвеска дополнительных топливных баков позволяли Су-34 покрывать большие расстояния, приближающиеся к дальностям полёта средних стратегических бомбардировщиков (Ту-16, Ту-22 и Ту-22М).
Планер Су-34 выполнен по схеме интегральный продольный триплан и имеет ярко выраженную интегральную компоновку. Крыло, интегрально сопряжённое с фюзеляжем, трапециевидное и имеет стреловидность по передней кромке 42 градуса. ПГО выполнено цельноповоротным. Стабилизатор – дифференциально отклоняемый. По сравнению с Су-27 практически без изменения сохранена форма консольных частей крыла и хвостового оперения, однако крыльевые наплывы продлены до имеющей эллипсовидное сечение носовой части фюзеляжа. Носовая часть удлинена для установки антенны БРЛС. Носовой обтекатель самолета имеет сплющенную форму с развитыми боковыми наплывами и заостренными кромками. Внутри обтекателя размещается РЛС с малоразмерной антенной. Подфюзеляжных гребней не имеет.
Кабина двухместная, закрытая, герметичная. Выполнена в виде сварной титановой броневой капсулы с толщиной стенок до 17 мм. Остекление – так же бронированное. Кабина оснащёна системой отопления и кондиционирования воздуха. Рабочие места экипажа размещены рядом, одно возле другого, плечом к плечу, что значительно снижает их утомляемость и улучшает взаимодействие. Слева находится лётчик, справа – штурман оператор. Вход осуществляется через носовую нишу шасси по откидному трапу. Члены экипажа располагаются в катапультных креслах К-36ДМ с улучшенной эргономикой. Катапультирование возможно на всех режимах (включая стоянку и руление). Кабина сделана просторной и комфортной. В длительном полёте можно поспать в проходе между креслами, встать за креслами в полный рост. Имеется в наличии санузел и микроволновая печь для горячего питания экипажа.
На самолете применено новое тележечное шасси с тандемным расположением колес на основных опорах, обеспечивающее самолету хорошую проходимость по плохо подготовленным аэродромам (а следовательно, и боевую выживаемость, в условиях, когда капитальные ВПП будут выведены из строя, как это случилось, к примеру, в Ираке в 1991 г., и авиацию придётся рассредоточивать на полевых аэродромах). Передняя стойка шасси полурычажного типа усилена и оснащена двумя колесами. Основные опоры убираются по направлению полета в ниши центроплана с разворотом тележек.
В хвостовой части фюзеляжа, между двигателями расположен отсек с радиоэлектронным оборудованием, что заставило конструкторов перенести контейнер тормозного парашюта с хвостового конуса на верхнюю часть фюзеляжа, сделав его выдвижным, клавишного типа.
Силовая установка самолета включает два двухконтурных турбореактивных двигателя с форсажными камерами АЛ-31Ф или их модификации. На серийных самолетах Су-34 могут применяться более мощные и экономичные модификации АЛ-31Ф, известные в печати под названиями АЛ-31ФМ и АЛ-35Ф и располагающие тягой, по разным данным, от 12800 до 14000 кгс (соответственно 125.6 и 137.3 кН). Имеется ВСУ.
Топливная система включает: три бака в фюзеляже, один – в центроплане и два – в консолях крыла (по другим данным – четыре бака увеличенного объема (три – в фюзеляже и центроплане и один – в консолях крыла); насосы подкачки и перекачки топлива; топливомерно-расходомерную аппаратуру. Возможна установка сбрасываемых подвесных топливных баков ёмкостью по 3000 л.
Имеется система дозаправки топливом в полете методом шланг – конус (прием топлива может осуществляться с танкеров Ил-78 и Ил-78М, однотипного самолета Су-34, а также бомбардировщика Су-24М, оснащенных подвесным агрегатом УПАЗ). Убирающаяся топливоприемная штанга размещается в левом фюзеляжном наплыве в головной части фюзеляжа перед кабиной. Имеется две фары ночной заправки.
Пилотажно-навигационный комплекс включает инерциальную навигационную систему, скомплексированную с приемником спутниковой навигационной системы, а также средства радионавигации. Для управления самолетом используется цифровая многоканальная СДУ. Система автоматически отслеживает текущие значения угла атаки и перегрузки, в автоматическом режиме управляет положением ПГО, обеспечивая гашение колебаний самолета в плоскости тангажа. Система активной безопасности, внедренная на бомбардировщике, автоматически предотвращает выход на недопустимые полетные режимы и столкновение с землей при маловысотном полете. Имеется режим приведения к горизонту и выведения из штопора. Система, выполненная с использованием элементов искусственного интеллекта, автоматически контролирует физическое состояние и действия летчиков, работу бортовых систем и остаток топлива, а также обеспечивает автоматическое возвращение на аэродром и заход на посадку.
Пушечное вооружение самолёта составляет встроенная 30-миллиметровая пушка ГШ-30-1 водяного охлаждения с боекомплектов в 180 матронов. Пушка выполнена по одноствольной схеме автоматики открытого типа. Питание пушки — ленточное, двухстороннее. Для комплектации 30 x 165 мм патронных лент используются стальные звенья 9-Н-623, патроны 9-А-4002 c осколочно-фугасно-зажигательными снарядами и патроны 9-А-4511 с бронебойно-трассирующими снарядами, предназначенные для поражения легкобронированных и легкоуязвимых наземных, надводных и воздушных целей.

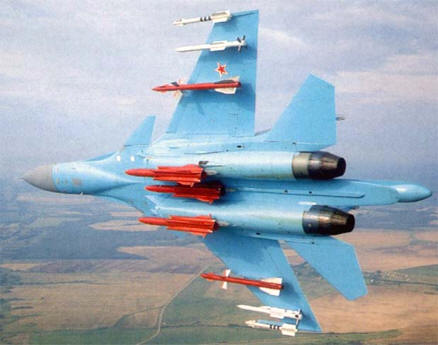

Комплекс ударного высокоточного вооружения обеспечивает поражение наземных (надводных) целей на дальности до 250 км. В его состав входят тактические крылатые ракеты Х-59М с телевизионным командным наведением (до трех КР), ракеты воздух – поверхность типа Х-29, Х-25М и С-25Л (до шести единиц), противокорабельные ракеты четырех типов с дальностью действия 250, 180 и 70 км, противорадиолокационные высокоскоростные ракеты типа Х-31 (до шести), до трех корректируемых авиационных бомб калибром 1500 кг или до шести калибром 500 кг, до четырех торпед. Под фюзеляжем может подвешиваться контейнер с 70 радиогидроакустическими буями.
Неинтеллектуальное оружие для поражения наземных целей аналогично вооружению самолета Су-27 и включает до шести блоков с НАР С-8 (120 ракет) или С-13 (30 НАР), а также до шести ракет С-25, до семи контейнеров малогабаритных грузов КМГУ, до 16 ФАБ-500, до 22 ФАБ-250 или до 34 ФАБ-100.
Ракетное вооружение воздух – воздух в целом аналогично вооружению других самолетов семейства Су-27. Оно включает до восьми ракет средней дальности с активным радиолокационным самонаведением РВВ-АЕ, до шести ракет средней дальности типа Р-27 или УР малой дальности с ТГС Р-73. На концевых частях крыла могут размещаться два контейнера с системой РЭБ. Под крылом и фюзеляжем подвешиваются три ПТБ по 3000 л каждый.
