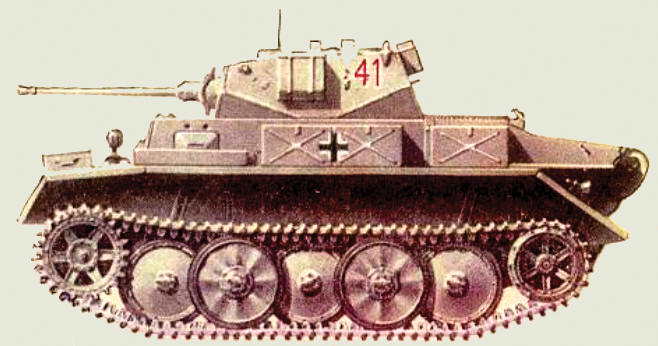

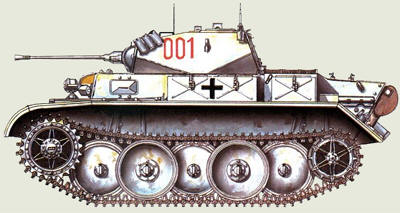

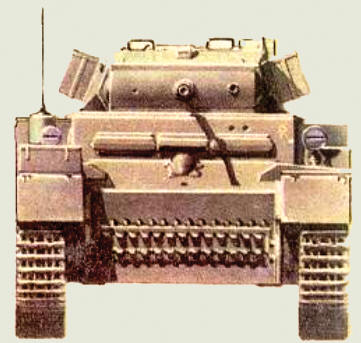

Pz.IIL Luchs







Летом 1938 года фирмы MAN и Daimler-Benz начали проектирование разведывательного танка, получившего обозначение VK 901. Формально он считался развитием танка Pz.II, но по сути представлял собой совершенно новую конструкцию. Аналогичными «двойке» остались лишь толщина броневых листов и вооружение – 20-мм пушка KwK 38. Ходовая часть с так называемым «шахматным» расположением опорных катков была разработана инженером Вильгельмом Книпкампфом и состояла из пяти опорных катков на борт. В силовом отделении располагался двигатель Maybach HL 45 мощностью 150 л.с. (109 кВт), разгонявший боевую машину массой 10,5 т до максимальной скорости по шоссе в 50 км/ч.

Прототип изготовили в 1939 году. После окончания полигонных и войсковых испытаний планировалось начать производство «нулевой» серии в 75 машин, которым присвоили обозначение Pz.II Ausf.G. Однако, с апреля 1941 по февраль 1942 года изготовили только 12 танков этого типа.

В 1940 году начались работы над модернизированной версией Pz.II Ausf.G-VK 903. Машина получила двигатель Maybach HL 66p мощностью 200 л.с. и коробку передач ZF Aphon SSG48. Максимальная скорость достигла 60 км/ч, что для разведывательной машины более чем достаточно. В 1942 году был создан вариант этого танка с башней, не имевшей крыши, что облегчало наблюдение в разведке. Эта модификация получила обозначение VK 1301 (VK903b).

Программа развития танковых войск вермахта «Panzerprogramm 1941», утвержденная 30 апреля 1941 года, предусматривала поистине фантастические объемы выпуска разведывательного танка VK 903: 10 950 машин предполагалось изготовить в разведывательном варианте, 2738 – в качестве САУ с 50-мм пушкой, а 481 – со 150-мм гаубицей sIG 33. Танки VK 903 и VK 1301 получили армейские обозначения Pz.II Ausf.H и М соответственно, но производство их не было развернуто.

Управление вооружений пришло к выводу о необходимости разработки нового разведывательного танка, в конструкции которого был бы учтен опыт первых лет войны. А опыт этот требовал увеличения числа членов экипажа,большего запаса мощности двигателя, радиостанции с большим радиусом действия и т.п.

В апреле 1942 года фирма MAN изготовила первый прототип танка VK 1303 массой 12,9 т. В июне он проходил испытания на Куммерсдорфском полигоне совместно с разработанными по аналогичному техзаданию танками Pz.38(t) фирмы ВММ и Т-15 фирмы Skoda. В ходе испытаний VK 1303 прошел 2484 км. При этом двигатель и главный фрикцион работали безотказно.

Танк VK 1303 был принят на вооружение панцерваффе под обозначением Pz.II Ausf.L Luchs (Sd.Kfz.123). Производственный заказ фирме MAN составил 800 боевых машин этого типа.

Luchs («Лухс» – рысь) был бронирован несколько лучше своего предшественника VK 901, но максимальная толщина брони также не превышала 30 мм, что оказалось недостаточным. Сварной корпус коробчатой формы делился на три отделения: управления (оно же трансмиссионное), боевое и моторное. В передней части корпуса слева размещался механик-водитель, справа – радист. В распоряжении обоих в лобовом листе корпуса имелись приборы наблюдения, закрываемые сдвижными броневыми заслонками, и смотровые щели в бортах. В башне танка располагались командир (он же наводчик) и заряжающий.

Сварная башня имела размеры большие, чем у всех предыдущих моделей разведывательных танков, но в отличие от VK 901 и VK 903 командирская башенка на «Лухсе» отсутствовала. На крыше башни имелись два перископических прибора наблюдения: один в крышке командирского люка, другой – в крышке люка заряжающего. В распоряжении последнего – смотровой прибор и в правом борту башни. В противоположность всем модификациям линейных танков Pz.II, башня на «Лухсе» располагалась симметрично относительно продольной оси танка. Вращалась башня вручную.

Вооружение танка состояло из 20-мм пушки Rheinmetall-Borsig KwK 38 с длиной ствола 112 калибров (2140 мм) и спаренного 7,92-мм пулемета MG 34 (MG 42). Скорострельность пушки – 220 выстр./мин, начальная скорость бронебойного снаряда – 830 м/с. Бронебойный снаряд пробивал 25-мм броневой лист, размещенный под углом 30°, с дистанции 350 м. В распоряжении наводчика для стрельбы из пушки имелся телескопический однообъективный прицел Zeiss TZF 6/38 с 2,5-кратным увеличением. Этот же прицел мог использоваться и для стрельбы из пулемета. Последний, кроме того, оснащался своим штатным прицелом KgzF 2. Боекомплект состоял из 330 выстрелов и 2250 патронов. Вертикальное наведение спаренной установки было возможно в диапазоне от -9° до +18°. На бортах башни устанавливались по три мортирки NbK 39 для запуска дымовых гранат калибра 90 мм.

Еще в ходе проектирования «Лухса» стало понятно, что слишком слабая для 1942 года 20-мм пушка может существенно ограничить тактические возможности танка. Поэтому с апреля 1943 года предполагалось начать выпуск боевых машин, вооруженных 50-мм пушкой KwK 39 с длиной ствола 60 калибров. Такая же пушка устанавливалась на средних танках Pz.IIl модификаций J, L и М. Однако, разместить это орудие в штатной башне «Лухса» не удалось – для него она была слишком мала. К тому же резко сокращался боекомплект. В итоге на танк установили открытую сверху башню большего размера, в которую 50-мм пушка отлично вписалась. Прототип с такой башней получил обозначение VK 1303b.

На танке устанавливался шестицилиндровый карбюраторный четырехтактный рядный двигатель жидкостного охлаждения Maybach HL 66р. При 105-миллиметровом диаметре цилиндра и 130-миллиметровом ходе поршня его рабочий объемсоставлял 6754 куб.см. Обладая 6,5-кратной степенью сжатия, двигатель выдавал 180-сильную мощность при 3200 об/мин.

Двигатель запускался электростартером Bosch GTLN 600/12-12000 А-4. Возможен был и ручной запуск. Топливо – этилированный бензин с октановым сжатия 6,5числом 76 – размещалось в двух баках общей емкостью 235 л. Подача его принудительная, с помощью насоса Pallas Mr 62601. Карбюраторов два, марки Solex 40 JFF II. (Один серийный танк Pz.II Ausf.L в опытном порядке был оснащен 12-цилиндровым V-образным дизелем Tatra 103 мощностью 220 л.с.).

Трансмиссия состояла из двухдискового главного фрикциона сухого трения типа Fichtel & Sachs «Mecano», механической синхронизированной коробки передач ZF Aphon SSG48 (6+1), карданного вала и колодочных тормозов типа MAN.

В ходовую часть танка «Лухс» применительно к одному борту входили: пять обрезиненных опорных катков диаметром 735 мм каждый, расположенных в два ряда; ведущее колесо переднего расположения с двумя съемными зубчатыми (23 зуба) венцами; направляющее колесо с механизмом натяжения гусеницы. На первом и пятом опорных катках устанавливались гидравлические телескопические амортизаторы. Гусеница мелкозвенчатая, двухгребневая шириной 360 мм.

«Лухсы» оснащались УКВ-радиостанцией FuG 12 и коротковолновой радиостанцией Fspr «f».

Серийное производство разведывательных танков этого типа было начато во второй половине августа 1942 года. До января 1944 года фирма MAN выпустила 118 «Лухсов», фирма Henschel – 18. Все эти танки были вооружены 20-мм пушкой KwK 38. Что же касается боевых машин с 50-мм пушкой, то указать точное их количество не представляется возможным. По разным данным заводские цеха покинуло от четырех до шести танков.

Первые серийные «Лухсы» начали поступать в войска осенью 1942 года. Ими предполагалось вооружать одну роту в разведывательных батальонах танковых дивизий. Однако, вследствие незначительного количества выпущенных машин, новые танки получили очень немногие соединения панцерваффе. На Восточном фронте это были 3-я и 4-я танковые дивизии, на Западе – 2-я, 116-я и Учебная танковые дивизии. Кроме того, несколько машин состояло на вооружении танковой дивизии СС «Мертвая голова». В этих соединениях «Лухсы» использовались вплоть до конца 1944 года. В ходе боевого применения выявилась слабость вооружения и броневой защиты танка. В ряде случаев его

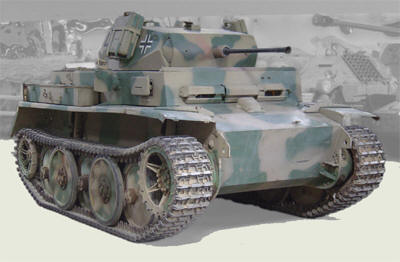

Pz.II Ausf.L Лухс в танковом музее в Самюре

лобовую броню усиливали дополнительными бронелистами толщиной 20 мм. Достоверно известно, что подобное мероприятие осуществили в 4-м разведывательном батальоне 4-й танковой дивизии.

До наших дней сохранились два экземпляра легкого танка Pz.II Ausf.L «Лухс». Один находится в Великобритании, в Музее Королевского танкового корпуса в Бовингтоне, другой во Франции, в танковом музее в Самюре.
