Звено-СПБ

Звено-СПБ

20 ноября 1935 года в рамках проекта Звено лётчик-испытатель Пётр Стефановский впервые в мире поднял в небо тяжелый бомбардировщик ТБ-3 с пятью закрепленными на нем истребителями.

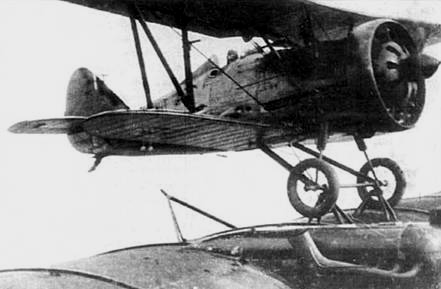

крепление истребителя к ТБ-3Проектирование воздушных авианосцев было начато Вахмистровым еще в 1931 году. Основной идеей при этом было сопровождение бомбардировщиков и их защита в воздушном бою. Поначалу конструктор разместил на крыльях двухмоторного бомбардировщика ТБ-1 два истребителя И-4. Система получила обозначение «Звено-1» и в течение 1931 года успешно прошла испытания. Продолжая развивать оригинальную конструкцию, Вахмистров разработал несколько вариантов летающих авианосцев на базе тяжелого четырехмоторного бомбардировщика ТБ-3. Эти системы получили обозначение «Звено-2,-3,-4,-5» и в течение нескольких лет в различных сочетаниях истребителей И-5 и И-Z успешно прошли испытания. В 1934 году появилась наиболее удачная разработка соединения ТБ-3 с двумя истребителями И-16, получившая первоначальное обозначение «Звено-6». При этом каждый И-16 для подцепления самостоятельно подруливал под крыло бомбардировщика, прямо под механизмы подвески. Крепились истребители тремя замками, два из которых находились на крыльях, а третий, фиксирующий, был расположен на «холке» фюзеляжа, за головой пилота. После зацепления пилоты И-16 убирали шасси и были готовы к совместному взлету. «Звено-6» испытывалось в течение двух лет и полностью оправдало ожидания конструктора — результаты были великолепны!

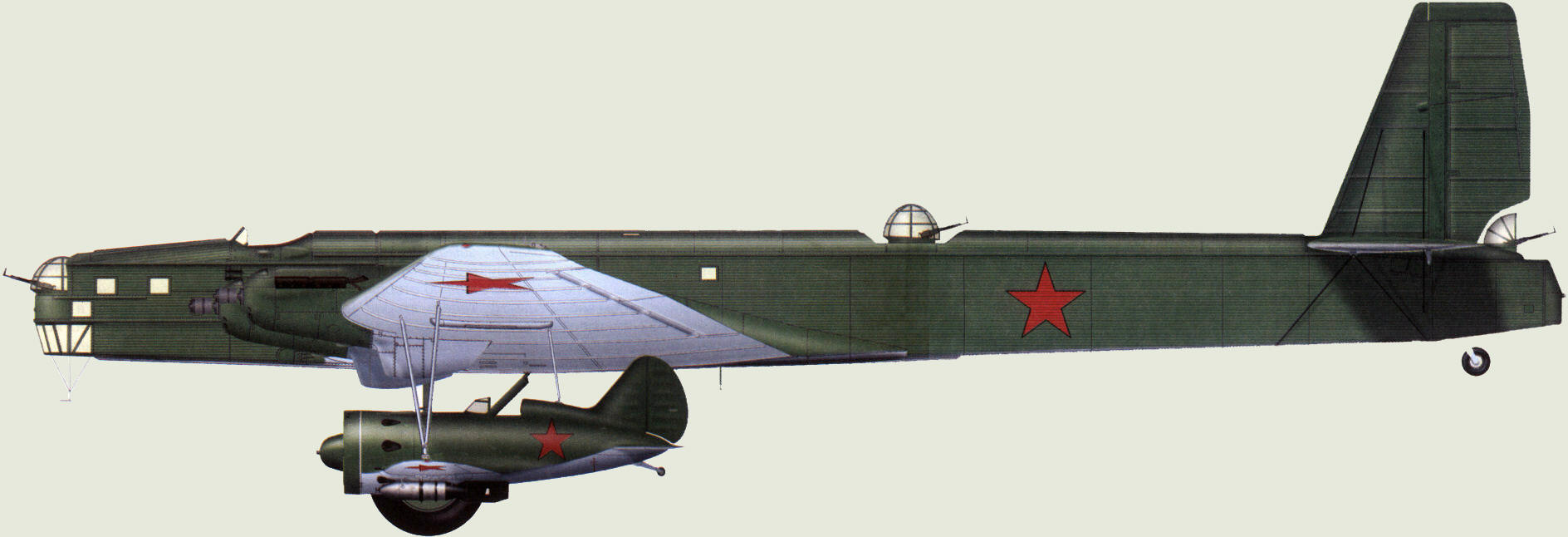

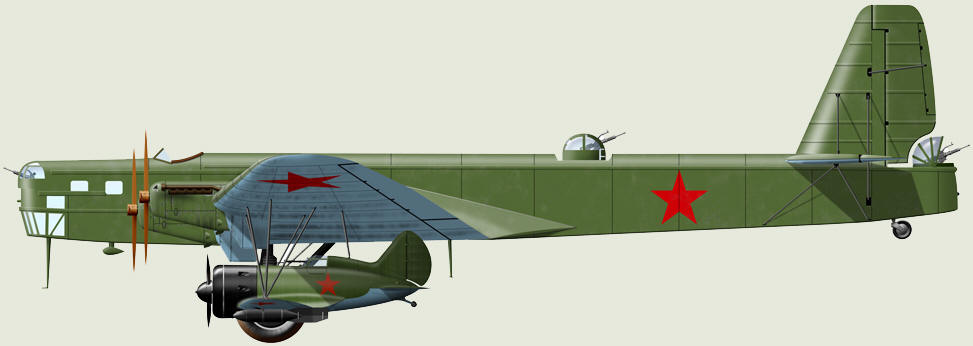

<strong>звено</strong>-1В 1935 году Вахмистров осуществил новую разработку, прицепив к ТБ-3 пять истребителей: два И-5, два И-16 и один И-Z, причем И-Z осуществлял соединение с самолетом-носителем в воздухе! Вахмистров назвал это сложное сооружение «Авиаматка» и предлагал в будущем подвешивать под ТБ-3 до восьми И-16. Два истребителя при этом предполагалось устанавливать сверху, на крыльях «Авиаматки», шесть И-16 должны были посменно по три самолета подцепляться снизу и питаться горючим от ТБ-3. Вся эта «летающая этажерка» предназначалась для ПВО, продолжительность воздушного патрулирования предполагалась в 6,5 часов. Однако, в жизни, под ТБ-3 никогда не находилось более двух подвешенных И-16, а что касается подцепления истребителей в воздухе, то работа не продвинулась дальше нескольких удачных опытов. Для этой цели под правым крылом ТБ-3 была оборудована специальная опускаемая ферма. И-16 имел соответствующее прицепное устройство, напоминающее внешне ухват с замком. Подцепка происходила на скорости 155-160 км/час, после чего экипаж бомбардировщика подтягивал истребитель вплотную к специальным упорам на нижней поверхности крыльев. Летом 1938 года было произведено несколько успешных подцепок в воздухе. Летали лучшие летчики-испытатели НИИ ВВС Степан Супрун и Петр Стефановский. Было признано, что система вполне жизнеспособна и достойна дальнейшего развития. Были и противники, мнение которых повлияло, очевидно, на то, что финансирование этой потрясающей работы продолжено не было.


В 1938 году Вахмистров переориентировал задачи для подвешиваемых истребителей — теперь он предлагал использовать их как пикирующие бомбардировщики. Каждый И-16 мог нести по две бомбы ФАБ-250, причем радиус действия истребителей увеличивался на 80%, так как в полете истребители питались горючим от самолета-носителя. Для этой цели крайние крыльевые баки ТБ-3 емкостью 600 литров заполнялись бензином Б-3 (двигатели М-34 бомбардировщика ТБ-3 работали на авиабензине Б-2). Максимальная дальность всей системы при этом могла составлять до 2500 км. При подходе к цели командир ТБ-3 подавал сигнал к отцеплению, для чего под крылом носителя зажигалось специальное световое табло, а на истребителях сигнал сброса дублировался сиреной. Пилоты И-16 освобождали хвостовые замки своих машин, затем давали ручку управления на себя, угол атаки при этом увеличивался и при повороте самолета на угол 3°30' крыльевые замки автоматически открывались. После отцепки пикировщики устремлялись к цели. С двумя двухсотпятидесятикилограммовыми бомбами машины типа 5 имели максимальную скорость 410 км/час, на высоте 2500 метров, практический потолок составлял 6800 метров. Пикирование осуществлялось на скорости 650 км/час. И-16 после сброса бомб оставался полноценным истребителем, способным вести воздушный бой.

Боевое крещение Звена-СПБ состоялось 26 июля 1941 года, когда после ряда неудач обычных бомбардировщиков, безуспешно пытавшихся разбомбить Мост Карла I на Дунае, было решено использовать авианосцы, и для проверки Звена-СПБ лётчикам было дано задание разбомбить  нефтехранилище в Констанце.

Средь бела дня пара ТБ-3 подошла к румынскому берегу и на удалении 40 км освободилась от четверки И-16. Командир группы капитан Шубиков, выйдя на город, на глазах у барражирующих в отдалении Мессершмитов дважды спокойно облетел цель – нефтеперегонный завод – затем произвел бомбометание. Попадания в гигантские нефтехранилища были точными. Вся четверка благополучно покинула место удара и на повышенной скорости ушла. Промежуточную посадку совершили в Одессе, затем, дозаправившись, перелетели в Евпаторию.

В связи с успешной демонстрацией возможностей Звена-СПБ, 10 августа 1941 был совершён авианалёт на основную цель – Чернаводский Мост Карла I на Дунае, через который помимо войск проходил так же и нефтяной трубопровод Плоешти-Констанца. Для этого истребители дополнительно оснастили 95 литровым топливным баком, чтобы получить дополнительные 35 минут полёта. Атака производилась тремя носителями, но в одном из них случилась поломка, и он был вынужден вернуться назад, остальные выпустили истребители-бомбардировщики в 15 км от румынского берега. Истребители-бомбардировщики совершили успешную атаку в пике с высоты 1800 м и вернулись назад без потерь. Повторный авиарейд состоялся через два дня – 13 августа 1941, в это раз поломки носителей не было и истребители-бомбардировщики смогли существенно повредить мост. Истребители нанеся на обратном пути удар по румынской пехоте возле Сулина, вернулись назад без потерь.

Позднее самолёты Звена-СПБ атаковали переправу через Днепр и немецкие колонны в боях на Перекопе. Бомбардировки в группе прекратились осенью 1941 года по причине высокой изношенности моторов бомбардировщиков «Звена» и постепенного возрастания количества Пе-2. Оставшиеся ТБ-3 той же модификации, выпуск которых был прекращён ещё в 1937 году, посчитали целесообразным использовать в качестве транспортных.

18 июня 1945 года три самолёта ТБ-3 были включены в воздушную колонну Парада Победы, но пролёт колонны был отменён из-за сильного дождя и низкой облачности.






У-2




И-16


 И-153




ТБ-3
ТБ-3 (АНТ-6)



МиГ-3




Як-1




Харрикейн







P-40

P-40 Tomahawk Mk.IIa из состава 126-го иап, защищавший небо Москвы осенью и зимой 1941


Аэрокобра

Читать статью о ней



ЯК-3


ЯК-7




Як-9

ТБ-7 (Пе-8)



СБ





Пе-3




ББ-1 (Су-2), 1937




ЛаГГ-3



Ла-5



Ла-5ФН
Ла-5ФН


Ла-7


Пе-2

ДБ-3


Ил-4 (ДБ-3ф)





Ту-2

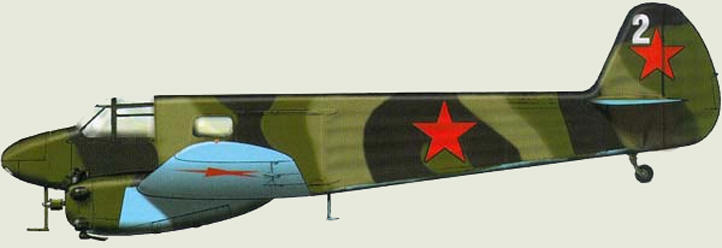

Як-6





Хеншель Hs-123

hs-123

 Хеншель Hs-126

Hs-126

Юнкерс Ju-87

Ju-87D


Ju-88






He-111





Хеншель Hs-129
Хеншель Hs-129

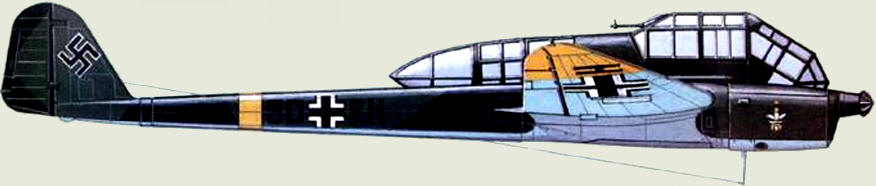

Fw-189 Рама
