Автомат Калашникова
АК-47 с ребристым магазином

 21 сентября 1949 года на вооружение Советской Армии был принят легендарный автомат – Автомат Калашникова.

Михаил Тимофеевич Калашников со своим АКМ

Михаил Тимофеевич Калашников со своим АКМ

История появления на свет автомата Калашникова началась в конце 1942 года, когда советские войска захватили на фронте первые образцы германских автоматических карабинов (автоматов) MKb.42(H) под промежуточный патрон 7,92×33. Летом 1943 года на совещании в НКО по результатам изучения трофейного автомата MKb.42(H) и американского карабина M1 было принято решение о необходимости срочной разработки своего комплекса оружия под промежуточный патрон, обеспечивавшего пехоте возможность эффективного ведения огня на дальностях порядка 400 метров (за пределами возможностей пистолетов-пулеметов).

Разработка нового комплекса была начата, разумеется, с создания нового патрона, и уже в ноябре 1943 года всем организациям, занимающимся разработкой стрелкового оружия, были разосланы чертежи и спецификации нового патрона, разработанного конструкторами Семиным и Елизаровым. Этот патрон имел бутылочную гильзу длиной 41 мм и снаряжался остроконечной пулей калибром 7,62-мм и массой 8 грамм со свинцовым сердечником. Разработки оружия под новый патрон были начаты по нескольким направлениям – автомат, самозарядный карабин и карабин с ручной перезарядкой.

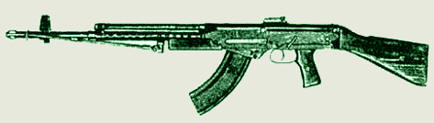

В середине 1944 года комиссия по испытаниям отобрала для дальнейшей отработки автомат конструкции Судаева, получивший индекс АС-44Автомат Судаева. По результатам его доработки было принято решение о выпуске малой серии и проведении войсковых испытаний, которые прошли весной-летом 1945 года как в группе советских войск в Германии, так и в ряде частей на территории СССР. Общий опыт испытаний оказался положительным, однако войска высказали твердое требование по снижению массы автомата. В результате было принято решение провести еще один тур испытаний в начале 1946 года. Здесь на сцену и выходит сержант Калашников. После ранения в 1942 году он в ходе лечения разработал пистолет-пулемет оригинальной конструкции, и в результате был направлен для продолжения службы на Научно-испытательный полигон стрелкового и минометного вооружения (НИПСМВО) в городке Щурово, неподалеку от Москвы. Здесь Калашников в 1944 году разработал самозарядный карабин, в конструкции которого прослеживалось явное влияние американской винтовки M1Garand, а с объявлением конкурса на автомат Калашников включился и в него.

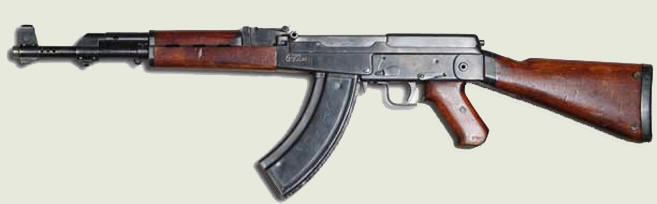

АК-46

АК-46 и его конкуренты:

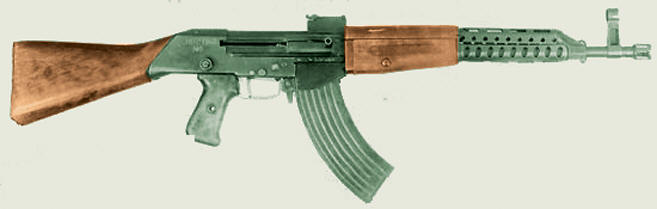

Автомат Булкина АБ-46

Автомат Булкина АБ-46 и



Автомат Дементьева АД

Автомат Дементьева АД



В ноябре 1946 года проект Калашникова был, в числе некоторых других, одобрен для изготовления опытных образцов, и Калашников был откомандирован в Ковров, на завод №2 для непосредственно изготовления опытных автоматов. Первый автомат Калашникова, известный как АК-46, имел конструкцию с разъемной ствольной коробкой, автоматику с коротким ходом расположенного над стволом газового поршня и поворотным затвором, а также раздельные предохранитель и переводчик режимов огня на левой стороне оружия.

В декабре 1946 года автомат Калашникова АК-46 вышел на испытания, где его главными конкурентами стали тульские автоматы Булкина АБ-46 (о нём – ТуТ) и автомат Дементьева АД. Затем последовал второй тур испытаний, после которого АК-46 был признан комиссией непригодным для дальнейшей отработки.

Невзирая на это решение, Калашников при поддержке ряда членов комиссии, состоящей из офицеров НИПСМВО, с которыми он проходил службу на полигоне с 1943 года, добился пересмотра решения и получил одобрение на дальнейшую доводку своего автомата. Вернувшись в Ковров, Калашников принял решение о радикальной переработке своей конструкции, в чем ему активно помогал опытный конструктор Ковровского завода Зайцев. В результате к следующему туру испытаний был фактически создан новый автомат, имевший с АК-46 самое минимальное сходство, но зато получивший значительное сходство с одним из главных конкурентов – автоматом Булкина (сюда попадают затворная рама с жестко присоединенным газовым поршнем, компоновка ствольной коробки и ее крышки, размещение возвратной пружины с направляющей и использование выступа на направляющей возвратной пружины для запирания крышки ствольной коробки).

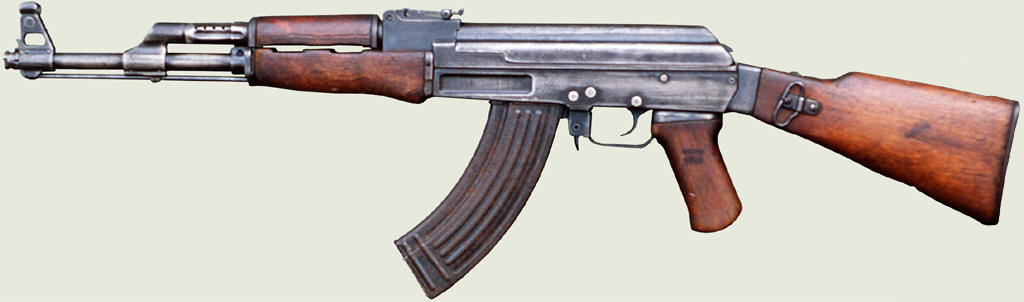

Автомат Калашникова АК-47, 1947 г. Калибр – 7,62 мм. Длина – 870 мм (645  у АКС со сложенным прикладом), Длина ствола – 415 мм. Темп стрельбы – 600 в/мин. Масса без патронов – 4300 г.

Патрон промежуточный 7,62×39 мм, системы Елизарова обр. 1943 г. Масса порохового заряда – 1,6 г. Масса пули – 7,9 г. Начальная скорость – 715 м/с. Ёмкость магазина – 30 патронов.



Автомат Калашникова  модернизированный АКМ, 1959 г.

От АК-47 внешне отличается наличием дульного компенсатора, ребристой поверхностью магазина и уменьшенным углом установки приклада. Калибр – 7,62 мм. Длина – 880 мм (640  у АКМС со сложенным прикладом), Длина ствола – 415 мм. Темп стрельбы – 600 в/мин. Масса без патронов с неснаряжённым магазином из лёгкого сплава – 3100 г. Патрон промежуточный 7,62×39 мм, системы Елизарова обр. 1943 г. Масса порохового заряда – 1,6 г. Масса пули – 7,9 г. Начальная скорость – 715 м/с. Ёмкость магазина – 30 патронов.





Автомат Калашникова АК-74, 1974 г. Калибр – 5,45 мм. Длина – 940 мм (700  у АКС-74 со сложенным прикладом), Длина ствола – 415 мм. Темп стрельбы – 600 в/мин. Масса без патронов – 3300 г.

Патрон 5,45×39 мм.. Масса порохового заряда – 1,45 г. Масса пули – 3,4 г. Начальная скорость – 900 м/с. Ёмкость магазина – 30 патронов.

АК-47  АКМ  АК-74



Вообще, все ключевые конструктивные решения нового автомата были позаимствованы у других систем – так, ударно-спусковой механизм был заимствован с минимальными усовершенствованиями у чешской самозарядной винтовки Холека, рычажок предохранителя, являвшийся также пылезащитной крышкой для окна рукоятки затвора был «подсмотрен» у самозарядной винтовки Remington 8 конструкции Браунинга, «вывешивание» затворной группы внутри ствольной коробки с минимальными площадями трения и большими зазорами – у автомата АС-44. Здесь нужно особо отметить, что в указанный период копирование и заимствование чужих конструктивных решений (в том числе и у прямых конкурентов) не только не возбранялось, но и прямо приветствовалось как испытательной комиссией, так и вышестоящими организациями.

Также нужно заметить, что само по себе использование суммы уже проверенных и удачных решений отнюдь не гарантирует успеха результирующего образца – для этого необходима значительная инженерно-конструкторская работа, которая и была проделана Калашниковым и Зайцевым в самые сжатые сроки. В результате на очередной тур испытаний, проводившийся в декабре 1946 – январе 1947, вышли три автомата – слегка доведенные образцы Дементьева и Булкина и фактически новый автомат Калашникова и Зайцева. По результатам испытаний ни один образец полностью не удовлетворил тактико-техническим требованиям – автомат Калашникова, будучи наиболее надежным из всех трех, показал недостаточную кучность стрельбы, а единственный автомат, полностью удовлетворивший требованиям по кучности – ТКБ-415 системы Булкина, имел проблемы с надежностью и живучестью ряда деталей.

На заседании испытательной комиссии по результатам очередного этапа конкурса в конце концов было принято решение о рекомендации автомата Калашникова к войсковым испытаниям как наиболее надежного, а доведение его до требований точности стрельбы было отложено на неопределенный срок. Это решение можно считать оправданным с той точки зрения, что в сложившейся на тот момент ситуации Советской армии был бы гораздо полезнее надежный, но не очень точный автомат в ближайшем будущем, чем надежный и точный автомат неизвестно когда.

Производство новых автоматов было решено налаживать на заводе в Ижевске, куда Калашников и был командирован из Коврова в конце 1947 года. Первые партии новых автоматов были собраны в Ижевске в середине 1948 года, а в конце 1949 года по результатам войсковых испытаний новый автомат был принят на вооружение Советской армии в двух вариантах под обозначениями «7,62-мм автомат Калашникова АК»  и «7,62-мм автомат Калашникова со складным прикладом АКС» (для воздушно-десантных войск).

Серийное производство новых автоматов разворачивалось в Ижевске с большими проблемами. Главной проблемой стала ствольная коробка, собиравшаяся из штампованного стального корпуса и массивного фрезерованного вкладыша в передней части при помощи заклепок. Несовершенство технологии приводило к искажениям формы и размеров ствольной коробки и иным проблемам, что, в свою очередь, вызывало большой процент брака. После анализа проблем конструкторами завода было принято казалось бы парадоксальное решение – переход к «устаревшей» технологии фрезерования ствольной коробки из цельной поковки вместо штамповки и клепки будет экономически оправдан из-за резкого снижения количества брака и возвратов автоматов от военной приемки. Новая ствольная коробка была разработана в отделе главного конструктора Ижевского завода, и с 1951 года автоматы АК и АКС стали выпускаться с фрезерованной ствольной коробкой.

При этом по ходу производства в конструкцию и технологию выпуска автоматов вносились многочисленные усовершенствования. Появление в первой половине пятидесятых годов опытного автомата Коробова, превосходившего АК по кучности стрельбы, а также более легкого и дешевого в производстве, повлекло за собой появление в 1955 году новых облегченный автомат. В дальнейшем к этим требованиям добавились требования к созданию максимально унифицированного с автоматом ручного пулемета – оружия поддержки уровня отделения.

Баллистические данные АКМ

Дальность стрельбы, м

Конечная скорость пули, м/с

Полётное время пули, с

Энергия пули, кгм

100

623

0,15

157

200

537

0,32

117

300

459

0,52

86

400

391

0,76

63

500

334

1,04

47

600

304

1,35

37

700

284

1,69

32

800

266

2,05

29

900

250

2,43

26

1000

235

2,84

23



Конкурсные испытания новых систем прошли в 1957-58 годах и включали в себя достаточно большой спектр образцов из разных КБ. На эти испытания группа Калашникова представила усовершенствованный вариант АК с новой штампованной ствольной коробкой, а также ручной пулемет на его базе. По результатам испытаний в 1959 году на вооружение Советской армии был принят «7,62-мм автомат Калашникова модернизированный АКМ», как продемонстрировавший высокую надежность, приемлемые характеристики по точности и кучности стрельбы и «знакомый» как промышленности, так и войскам. В 1974 году на вооружение Советской Армии принимается 5.45 мм стрелковый комплекс, состоящий из автомата АК-74 и ручного пулемета РПК-74, и производство автоматов в СССР АКМ было свернуто. Тем не менее, значительное количество 7,62-мм автоматов АКМ до сих пор остается на вооружении различных родов войск Российской армии – мне самому во время службы в Войсках ПВО России в 1997-1998 году приходилось стрелять из штатных 7,62-мм автоматов выпуска конца 1960-х – начала 1970х годов. Немалое число 7,62-мм автоматов находится на вооружении МВД и милиции России. АК и в последующем АКМ широко поставлялись дружественным СССР странам и режимам, как в виде готового оружия, так и в виде лицензий на производство в купе со всей необходимой документацией и технической помощью. 7,62-мм автоматы производились в Албании, Болгарии, Венгрии, ГДР, Египте, Ираке, Китае, Румынии, Северной Корее, Финляндии, а поставлялись в еще большее число стран. Собственно говоря, столь широкое распространение автоматов Калашникова в мире (как правило, количество произведенных автоматов типа АК по всему миру оценивается порядка 90 миллионов штук) в первую очередь определяется политикой СССР, щедро раздававшего автоматы и технологии его производства всем, кто заявлял готовность идти по социалистическому пути или хотя бы бороться с мировым империализмом и колониализмом.

В результате такой щедрости в прошлом в настоящее время Россия утеряла значительную часть рынка автоматов, так как сейчас только ленивый в странах бывшего социалистического блока не производит тот или иной вариант автомата Калашникова. Гражданские полуавтоматические варианты АК пользуются немалой популярностью как в России (карабины и дробовики серии «Сайга» ), так и за рубежом, особенно в США (главным образом из-за раскрученности бренда «Калашников» , неприхотливости к патронам и низкой цены).

Основной заслугой Калашникова (а точнее – всей его команды, занимавшейся разработкой и отладкой автомата), является именно оптимальная компоновка уже известных и проверенных решений в единый образец, отвечающий поставленным требованиям. Автомат Калашникова АКМ является автоматическим оружием с газовым двигателем автоматики, магазинным питанием и воздушным охлаждением ствола. Основу автоматики составляет газовый двигатель с длинным ходом газового поршня.

Модель

Патрон

Длина с прикладом/без приклада, мм

Длина ствола, мм

Масса без патронов, кг

Темп стрельбы, выстрелов в минуту

Прицельная дальность, м

Начальная скорость пули, м/с

АК

7,62×39

870

415

4,3

600

800

710

АКМ

7,62×39

880

415

3,14

600

1000

715

АК74

5,45×39

940

415

3,3

600-650

1000

900

АК74М

5,45×39

943/705

415

3,63

650

1000

900

АКС74У

5,45×39

730/490

206,5

2,7

700

500

735

АК101

5,56×45

943/700

415

3,63

600

1000

910

АК102

5,56×45

824/586

314

3,23

600

500

850

АК103

7,62×39

943/705

415

3,6

600

1000

715

АК104

7,62×39

824/586

314

3,15

600

500

670

АК105

5,45×39

824/586

314

3,23

600

500

840

АК-107

5,45×39

943/700

415

3,8

850

1000

900

АК-108

5,56×45

943/700

415

3,8

900

1000

910

АК-109

7,62×39

943/700

415

3,8

900

1000

750

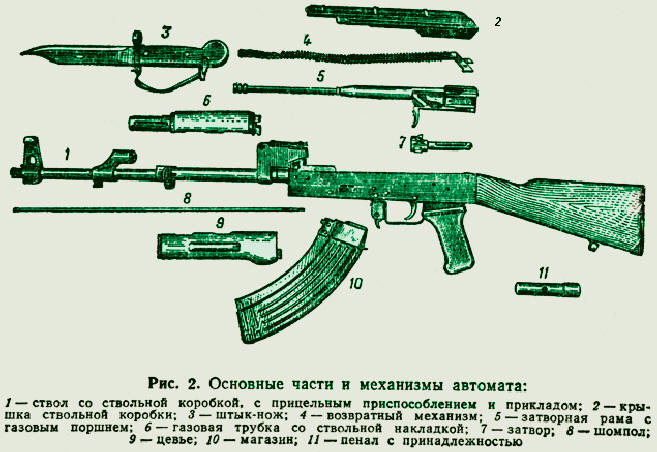

Ведущим звеном автоматики является массивная затворная рама, к которой жестко присоединен шток газового поршня. Газовая камора расположена над стволом, газовый поршень перемещается внутри съемной газовой трубки со ствольной накладкой. Затворная рама перемещается внутри ствольной коробки по двум боковым направляющим, причем в конструкции предусмотрены значительные зазоры между движущимися частями автоматики и неподвижными элементами ствольной коробки, что обеспечивает надежное функционирование даже при сильном внутреннем загрязнении оружия.

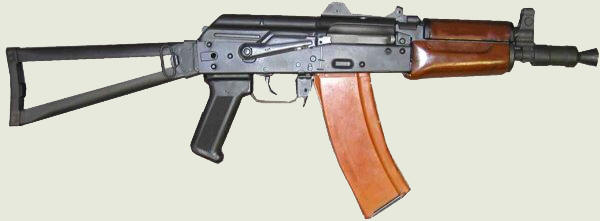

Автомат Калашникова АКС-74У, 1979 г. Длина – 730 мм (490 мм со сложенным прикладом). Длина ствола – 206,5 мм. Темп стрельбы – 700 в/мин. Масса без патронов – 2700 г. Патрон 5,45×39 мм. Масса порохового заряда – 1,45 г. Масса пули – 3,4 г. Начальная скорость – 735 м/с. Ёмкость магазина – 30 патронов.

Еще один аспект, способствующий надежной работе автоматики в тяжелых условиях – заведомо избыточная в нормальных условиях мощность газового двигателя. Это позволяет отказаться от газового регулятора, и тем самым упростить конструкцию оружия и его эксплуатацию. Ценой такого решения является увеличенная отдача и вибрация оружия при стрельбе, что снижает точность и кучность огня, а также снижает ресурс ствольной коробки, в заднюю стенку которой приходятся удары массивной затворной рамы. Запирание канала ствола осуществляется поворотным затвором на два радиальных боевых упора, входящих в зацепление с элементами вкладыша ствольной коробки. Вращение затвора обеспечивается при взаимодействии выступа на его теле с фигурным пазом на внутренней поверхности затворной рамы. Возвратная пружина с направляющим стержнем и его основанием выполнены в виде единой сборки. Основание стержня возвратной пружины также служит защелкой крышки ствольной коробки. Рукоятка взведения выполнена зацело с затворной рамой, расположена на оружии справа и движется при стрельбе. Ствольная коробка АКМ – штампованная из стального листа, с приклепанной фрезерованной вставкой в передней ее части. У ранних автоматов АК ствольная коробка была комбинированной из штампованных и фрезерованных элементов, у серийных АК – цельнофрезерованной. На первый взгляд фрезерованная ствольная коробка и штампованная могут быть легко отличены друг от друга по форме выемок над гнездом для магазина. На АК с фрезерованной коробкой это достаточно длинные фрезерованные углубления прямоугольной формы, на АКМ – это небольшие выштамповки овальной формы. Ударно-спусковой механизм (УСМ) АКМ – курковый, обеспечивает ведение одиночного и автоматического огня. Выбор режимов огня и включение предохранителя осуществляются длинным штампованным рычажком на правой стороне ствольной коробки. В верхнем положении – «Предохранитель» – он закрывает прорезь в ствольной коробке, защищая механизм от попадания грязи и пыли, блокирует движение затворной рамы назад, а также запирает спусковой крючок. В среднем положении он блокирует шептало одиночного огня, обеспечивая автоматический огонь. В нижнем положении шептало одиночного огня освобождается, обеспечивая огонь одиночными выстрелами. В УСМ АКМ, в отличие от АК, дополнительно введен замедлитель срабатывания курка, который при автоматическом огне задерживает спуск курка после срабатывания автоспуска на несколько миллисекунд. Это позволяет затворной раме стабилизироваться в крайнем переднем положении после ее прихода вперед и возможного отскока. На темп стрельбы эта задержка практически не влияет, зато улучшает устойчивость работы оружия. Дульная часть ствола оружия имеет резьбу, на которую изначально ставилась насадка для стрельбы холостыми патронами, а в ее отсутствие – защитная втулка. На автоматах АКМ с начала шестидесятых годов на эту резьбу стали устанавливать компенсатор, уменьшающий подброс и увод в сторону ствола при автоматической стрельбе за счет использования давления вырывающихся из ствола пороховых газов на нижний выступ компенсатора. Кроме того, на эту же резьбу может устанавливаться специальный глушитель (прибор для бесшумной и беспламенной стрельбы) ПБС ПБС или ПБС-1, используемый в специальных операциях.  Правда, при этом использовался специальный патрон с уменьшенным до 0,5 г пороховым зарядом и пулей массой 12,55 г. такая пуля имела начальную скорость 310 м/с, то есть ниже скороси звука, что также обеспечивало снижение шумности выстрела.

 Питание автоматов осуществляется из коробчатых магазинов с двухрядным расположением патронов. Штатная емкость магазинов – 30 патронов. Ранние магазины были штампованными из стали, с плоскими стенками. Позже появились штампованные из стали магазины с вертикальными изогнутыми подштамповками на боковинах для увеличения жесткости, а также алюминиевые облегченные магазины. Затем в войсках появились пластиковые магазины характерного грязно-оранжевого цвета. При необходимости в АКМ могут применяться 40-патронные рожки и 75-патронные диски от ручного пулемета РПК.

Баллистические данные АК-74

Дальность стрельбы, м

Конечная скорость пули, м/с

Полётное время пули, с

Энергия пули, кгм

100

801

0,12

111

200

709

0,25

87

300

623

0,39

61

400

543

0,57

56

500

467

0,77

38

600

397

1,01

26

700

340

1,29

20

800

304

1,6

16

900

285

1,94

14

1000

267

2,34

12

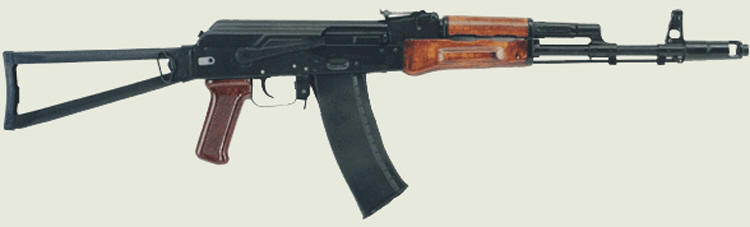

АКС-74

АКС-74
