ББ-1 (Су-2)

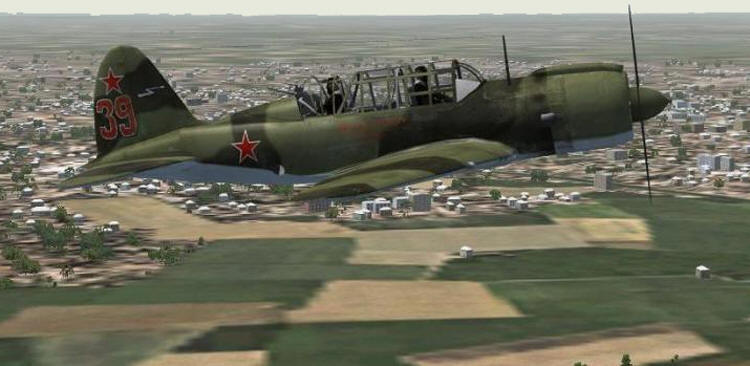

<strong>Су-2</strong> с мотором М-82, 1942 год

В 1936 году командование ВВС Красной Армии объявило конкурс на новый двухместный многоцелевой одномоторный самолёт под кодовым названием Ивáнов. Совершенно точно можно сказать, что инициатором проведения конкурса был сам Сталин, так как девиз «Иванов» (часто ошибочно произносимый «Иванóв») соответствовал его телеграфному адресу.

В конкурсе приняли участие конструкторские бюро А.Н. Туполева, Н.Н. Поликарпова, И.Г. Немана, Д.П. Григоровича. По итогам рассмотрения эскизных проектов победу одержал проект ОКБ Туполева, разработанный бригадой Павла Осиповича Сухого.

В августе 1937 года самолет, получивший обозначение ЦАГИ АНТ-51, был готов к испытаниям, и шеф-пилот туполевского ОКБ Михаил Михайлович Громов, только что вернувшийся из перелета в Сан-Франциско через Северный полюс, поднял в воздух первый экземпляр этой машины, имевшей еще одно название СЗ-1 – «Сталинское задание».

При доводке машины выяснилось, что можно значительно улучшить её летно-тактические характеристики. Сначала самолет был оснащен мотором М-62 мощностью 820 л. с., а в 1939 году к серийному производству был принят вариант с мотором М-88 мощностью 1000 л. с, а с 1940 года «Иванов» с двигателем М-88 начали выпускать серийно под обозначением ББ-1 (ближний бомбардировщик). Вскоре ему присвоили наименование Су-2.

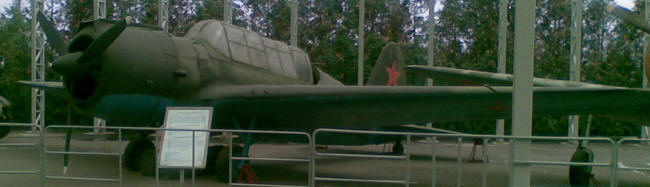

Су-2 в музее на Поклонной горе

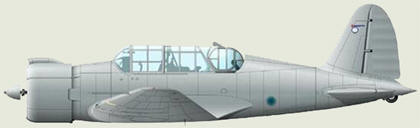

Опытный образец ББ-1, 1937Самолет Су-2 представлял собой двухместный свободнонесущий моноплан с низкорасположенным крылом и убирающимся шасси.

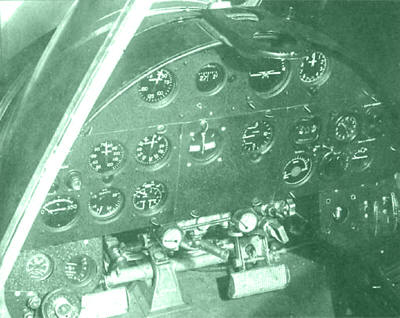

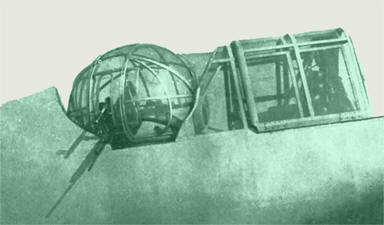

Обшивка фюзеляжа выполнялась из березового шпона толщиной 0,5 мм, выклеивавшегося на специальной болванке, имевшей форму фюзеляжа. Выклейка шпона производилась под углом 45° к оси самолета. Толщина обшивки фюзеляжа была переменной. После наклейки скорлупы на каркас и устранения неровностей фюзеляж оклеивался суровым маркизетом и окрашивался. Кабина летчика закрывалась выпуклым обтекаемым козырьком из оргстекла и высоким сдвижным фонарем, обеспечивающим прекрасный обзор во все стороны. Сдвижная часть имела с левой стороны форточку, сдвигающуюся назад на направляющих. Полное сдвигание фонаря назад обеспечивало свободный выход летчика из кабины. За косым задним срезом фонаря кабины летчика закреплялся обтекатель турели штурмана, состоявший из неподвижно закрепленной и откидной частей.

Откидной козырек можно было отклонить до упора вперед и запереть – в таком положении штурман имел возможность попасть в кабину. Обе кабины отапливались. Подогрев в них воздуха обеспечивался специальным трубопроводом, проложенным по правому борту самолета. В трубопровод воздух поступал из жаровой трубы выхлопного коллектора. По желанию экипажа в кабину мог нагнетаться по тем же трубопроводам свежий воздух. Центроплан был обшит гладкими листами дюралюминия. По задней кромке центроплана были расположены щитки из двух половин, отклоняющиеся на 55°. Под фюзеляжем на щитках были сделаны окна из плексигласа для обзора из кабины штурмана. Бомбовый отсек был закрыт двумя створками из дюралюминия. На консолях крыла, которые так же, как и центроплан, были обшиты дюралюминиевыми листами, были сделаны вырезы для фар на расстоянии 3200 мм от оси самолета. Носок элерона обшивался полотном. Элероны отклонялись вниз и вверх на 25°, а на левом элероне имелся управляемый триммер. Щитки крыла обшиты листами тонкого дюралюминия, имеют гидравлический привод и отклоняются на 55°.

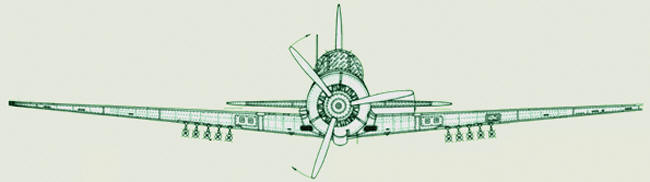

Вооружение Су-2 составляли пять пулеметов ШКАС калибра 7,62 мм: четыре из них были расположены в консолях крыла и один на турели. в бомбовом отсеке помещалось 400 кг бомб. Ещё 500 кг можно было закрепить на наружной подвеске в варианте ближнего бомбардировщика. Часть самолетов Су-2 имела и ракетное вооружение из четырех реактивных снарядов РС-82, расположенных по два на нижней части консолей. Уже после начала войны под крылом вместо бомб стали подвешивать 10 РС-132.

Широкое внедрение Су-2 в строевые части началось в январе 1941 г. Вслед за 135-м бап они поступили в 211-й и 227-й бап. К концу марта с Су-2 познакомились руководящие и технические составы еще четырех авиаполков – 103-го, 209-го, 210-го и 226-го. До весны 1941 г. серийные самолеты поступали в западные округа в очень ограниченных количествах, что вынудило командование ВВС Красной Армии продлить сроки переучивания. Так, для 211-й бап майора Ф.Г.Родякина был утвержден план освоения Су-2, растянутый на девять месяцев – с января по сентябрь 1941 года. Естественно, начавшаяся война сжала все сроки.

О боевом применении Су-2 читайте ТуТ
