Нона

самоходное орудие для ВДВ

В советские времена командование вооружённых сил СССР уделяло большое внимание развитию воздушно-десантных войск. При этом оно не могло не понимать, что для эффективного применения этого рода войск они должны быть оснащены собственной самоходной и авиатранспортабельной артиллерией.
Уже в первые послевоенные годы авиадесантные самоходные артиллерийские установки АСУ-57 АСУ-57 и АСУ-85 , предназначенные для борьбы с танками противника. Однако десантникам требовались и более универсальные самоходки.
Поэтому в середине 60-х годов в СССР началось проектирование принципиально новой боевой машины десантных войск БМД-1. На ее основе решили разработать и самоходку, получившую название 2С2 Фиалка.
Первые три опытные САУ были изготовлены в феврале 1968 года и поступили на испытания.  Проект оказался неудачным: использование мощного 122-мм артиллерийского орудия, заимствованного от САУ 2С1 Гвоздика , привело к тому, что шасси БМД-1 не выдерживало перегрузок при стрельбе, и испытания пришлось прекратить. Кроме Фиалки, также на базе БМД-1, для ВДВ был разработан и самоходный 120-мм казнозарядный миномет 2С8 Ландыш. Но и он не был принят на вооружение.
Примерно в то же время на вооружение ВДВ был принят и гусеничный десантный бронетранспортер БТР-Д. Его главным отличием от БМД-1, на основе которой он создавался, было отсутствие поворотной башни и удлиненное на один каток шасси, что позволило повысить грузоподъемность.

В это же время под руководством доктора технических наук Авенира Новожилова конструкторами из ЦНИИ Точного машиностроения, что в подмосковном Климовске, совместно со специалистами знаменитой Мотовилихи в Перми, было создано принципиально новое 120-мм нарезное орудие 2А51 для непосредственной поддержки сухопутных войск. Это позволило разработать и в 1981 году принять на вооружение ВДВ универсальную артиллерийскую систему, совмещающую в себе функции пушки, гаубицы и миномета. Самоходное артиллерийское орудие получило название 2С9 НОНА-С. По одной из легенд, всегда возникающих при создании нового оружия, НОНА – не имя женщины, а аббревиатурное сокращение названия – Новое Орудие Наземной Артиллерии.

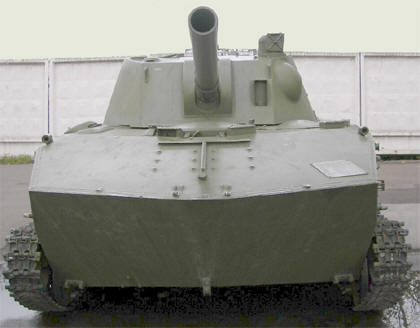

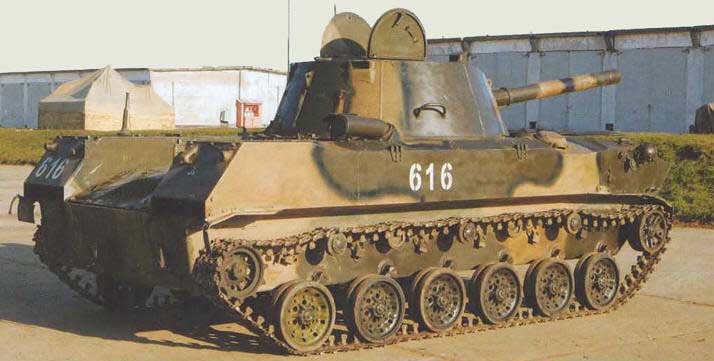

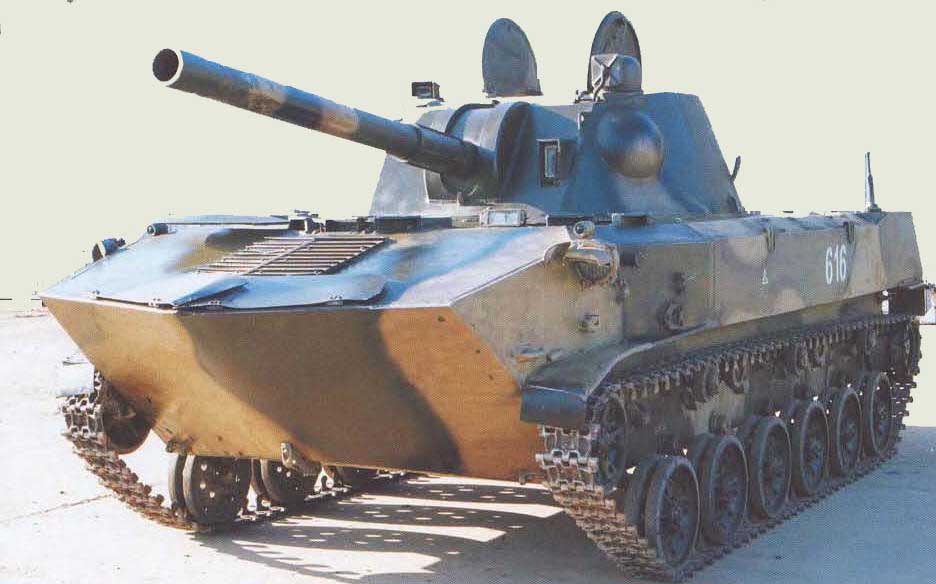

Даже для сегодняшнего времени НОНА-С – уникальная артиллерийская система, сочетающая в себе свойства орудий различных видов и предназначенная для непосредственной огневой поддержки подразделений воздушно-десантных войск на поле боя. Возможности САО позволяют применять его не только для поражения живой силы и разрушения оборонительных сооружений противника, но и вести борьбу с танками, для чего в состав боекомплекта входят различные боеприпасы.
В первую очередь, это специальные осколочно-фугасные артиллерийские снаряды с готовыми нарезами на ведущем пояске; такими снарядами можно стрелять на дальность до 8,7 км, а их невысокая начальная скорость (367 м/с) позволяет вести стрельбу с большой крутизной траектории. Эффективность осколочного действия таких снарядов приближается к эффективности обычных 152-мм осколочно-фугасных снарядов отечественных и зарубежных гаубиц.
Важной характеристикой орудия непосредственной поддержки войск на поле боя является его наименьшая дальность стрельбы: для снаряда она составляет 1,7 км, а для мины – 400 м. Поэтому в боекомплект самоходки могут входить обыкновенные 120-мм минометные мины – осколочно-фугасные, осветительные, дымовые и зажигательные. Прицельная дальность стрельбы осколочно-фугасной миной – 7,1 км. Так как при действиях в тылу противника не всегда можно рассчитывать на своевременный подвоз боеприпасов, то в самоходном орудии предусмотрена возможность использования 120-мм осколочно-фугасных мин от минометов армий других стран. Это позволяет оказать поддержку своих войск с огневых позиций, находящихся в боевых порядках пехоты.
Кроме снарядов и мин, в боекомплект самоходки входят активно-реактивные снаряды. Они имеют специальный реактивный двигатель, который позволяет повысить дальность стрельбы до 13 км.
Последние разработки отечественных конструкторов позволили создать управляемые (самонаводящиеся и корректируемые на траектории) снаряды для артиллерии, которые наводятся на цель с помощью лазерного целеуказателя, атакуют ее в самое незащищенное место, сверху, и поражают танк с вероятностью 0,8-0,9. Такие снаряды под названием Китолов-2 могут использоваться и в самоходке НОНА. Дальность стрельбы Китолова достигает 9 км.
Для борьбы с бронетехникой могут использоваться не только высокоточные боеприпасы, но и обычные кумулятивные снаряды. Относительно большая начальная скорость такого снаряда (560 м/с) обеспечивает ему высокую точность стрельбы по бронированным целям на дальности до 1000 м, а способность пробить более 600 мм стальной брони позволяет, при необходимости, бороться и с основными танками противника.
Поскольку заряжание такого оружия при больших углах возвышения, особенно характерных для стрельбы по-миномётному, довольно трудоемкое занятие, то его снабдили специальным пневматическим механизмом досылания.
Ствол орудия 2А51 представляет собой трубу соединённую с казёнником муфтой. В казённике расположен вертикально-клиновой завтор с затворной рамой, на которой закреплён пластический обтюратор пороховых газов. Рама жёстко соединена с пневматическим цилиндром, приводящим её в движение с помощью сжатого воздуха. Основной функцией рамы является досылка выстрелов в камору. Выстрел из орудия может производиться как в ручную, так и электроспуском. Копирная полуавтоматика затвора предназначена для открывания затвора при накате после выстрела орудия. Для первого заряжания справа на казённике расположена рукоятка ручного открывания клина. Люлька сварная, в цилиндрической части расположены места крепления штоков противооткатных устройств, электровоздушных клапанов и сектора подъёмного механизма. В задней части люльки болтовым соединением закреплено ограждение. Конструкция ограждения сварная из алюминиево-магниевого сплава. На ограждении установлен размещены элементы ударно-спускового механизма, линейка для измерения длины отката, а также механизм блокировки спуска. Противооткатные устройства состоят из гидравлического тормоза отката веретённого типа, шток которого закреплён в люльке, а цилиндр в казённике орудия, и из пневматического накатника, размещённого в расточке казённика. Для соблюдения установленного режима стрельбы на орудии размещено электрооборудование сигнализирующее о перегреве ствола, а также механизмы блокировки. Для предотвращения загазованности боевого отделения, орудие 2А51 снабжено пневматической системой принудительной продувки ствола.
Необходимость десантирования самоходки парашютным способом потребовала сделать самоходку легкой. Поэтому бронекорпус самоходки выполнен из алюминиевых сплавов, но тем не менее он защищает экипаж и оборудование от ружейно-пулеметного огня.

Рабочее место наводчика оборудовано сиденьем с откидной спинкой, регулируемым по высоте и расстоянию относительно прицела. Рабочее же место заряжающего оборудовано съемным сиденьем и откидывающейся подножкой. Каждым член экипажа имеет свой люк в крыше корпуса.
В качестве  силовой установки используется дизельный двигатель 5Д20 производства Барнаултрансмаша. При 150-миллиметровом диаметре цилиндра и таком же оде поршня этот V-образный 6-цилиндровый двигатель имеет 15,9литвый рабочий обём. Его 240-сильная мощность и гидропневматическая подвеска обеспечивают самоходному орудию большую подвижность – максимальную скорость по шоссе до 60 км/ч, а на плаву до 9 км/ч. Управляемая подвеска обеспечивает не только плавность хода, но и дает возможность изменять величину дорожного просвета: при необходимости высоту самоходки можно уменьшить на 35 см.

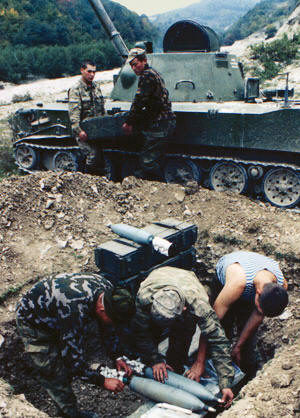

Опыт боевого применения этой установки, в том числе и в Афганистане, показал ее высокую надежность:
НОНА-С своим огнем не раз выручала наших десантников. Поднятый почти в зенит ствол позволял решать в горах такие задачи, с которыми не могли справиться гаубицы и пушки. Однако там же, в Афгане, выявились и некоторые недостатки самоходки НОНА. В
частности, гусеничный движитель забивался мелкими камнями и часто выходил из строя.

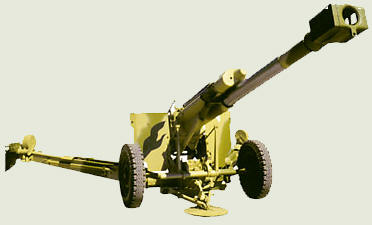

Поэтому в дополнение к самоходному варианту специально для оснащения мотострелковых батальонов сухопутных войск было разработано и в 1986 году принято на вооружение буксируемое орудие 2Б16 НОНА-К.
Артсистема была снабжена мощным дульным тормозом, поглощающим до 30% энергии отката, что позволило сделать орудие относительно легким, весом всего 1200 кг. В боевом положении колеса орудия вывешиваются, а само оно опирается на специальный поддон. На марше станины складываются и закрепляются под стволом, что делает орудие довольно компактным. Буксирует НОНУ-К автомобиль ГАЗ-66, но в случае необходимости можно использовать и
УАЗ-469 . На поле боя расчет орудия может перекатывать его вручную, для чего на концах станин имеются катки.
Кроме буксируемого варианта НОНЫ, конструкторами в Перми под руководством Юрия Калачникова был создан и с 1990 года начал поступать на вооружение еще один вариант этого орудия - 2С23 НОНА-СВК.
