ШКАС

В 1920 году, работая механиком на одном из заводов, Борис Гаврилович Шпитальный задался целью изготовить скорострельный пулемёт. Но в то время у него не было необходимого опыта, не хватало знаний. После окончания института молодой инженер приступил к осуществлению своего замысла и вскоре представил проект такого пулемёта, который обратил на себя внимание исключительной смелостью решений ряда сложных вопросов конструирования автоматического оружия. Когда проект был готов, для оказания помощи Шпитальному в доработке образца и скорейшем изготовлении его к нему был прикомандирован опытный оружейный конструктор Иринарх Андреевич Комарицкий.

1930 год. Был изготовлен первый образец скорострельного авиационного пулемёта, созданный Шпитальным при участии Комарицкого. Это была первая в мире авиационная система, которая сразу выдвинула СССР на первое место в этой области вооружения.

Автоматика пулемета работала за счет отвода пороховых газов, питание осуществлялось от рассыпной металлической звеньевой ленты. Конструкция состояла из ствола с кожухом, ствольной коробки с крышкой, затворной рамы со штоком и поршнем, затвора, зубчатки, кожуха зубчатки, рычага подачи и его крышки, муфты с рукояткой заряжания, отражателя, гильзоулавливателя, спускового механизма, затыльника.

Ствол крепился в кожухе сухарным соединением. Патронник ствола – плавающего типа, то есть с продольными канавками на стенках, выходящими за передний срез гильзы (канавки Ревелли). После выстрела часть пороховых газов устремлялась в канавки, уменьшая разность давлений на стенки гильзы и силу ее сцепления со стенками патронника. Это облегчало экстракцию и предотвращало разрыв гильзы при высоких скоростях движения затвора. В 180 мм от дульного среза в стенке ствола выполнялось поперечное газоотводное отверстие. Газовая камора закрытого типа располагалась над стволом и снабжалась пробкой – газовым регулятором с тремя отверстиями диаметрами 2,5, 3,0 и 3,5 мм. Кожух со стволом крепился к ствольной коробке соединительной муфтой. Охлаждение ствола было воздушным, хотя в 1939 г. испытывался вариант и с водяным охлаждением.
Ведущим звеном автоматики служила затворная рама, жестко связанная со штоком поршня. В канале штока помещалась трехжильная возвратно-боевая пружина. Запирание канала ствола производилось перекосом затвора вниз, при этом задний скошенный срез затвора вставал на боевой упор ствольной коробки позади приемного окна. Запирание и отпирание затвора производил фигурный вертикальный выступ затворной рамы. Общая масса подвижной системы составляла 921 г, скорость движения назад – от 9,0 (при газоотводном отверстии 2,5 мм) до 12,1 м/с (при отверстии 3,5 мм).

Ударник был смонтирован в затворе. Выстрел производился с заднего шептала, что естественно для пулемета с большим разогревом ствола. Боевой взвод находился на левой стороне затворной рамы. Спусковой механизм собирался в отдельном корпусе, для повышения живучести в него ввели буферную пружину шептала. При приходе затворной рамы в крайнее переднее положение (то есть после запирания затвора) ее выступ бил по ударнику.

Главной изюминкой ШКАСа была система питания, собственно, и позволившая достичь столь высокого темпа стрельбы – 1800 выстр./мин. Подача патрона производилась зубчаткой (барабаном) на 10 гнезд, вращавшейся на продольной оси внутри неподвижного кожуха. На оси зубчатки и внутренней поверхности кожуха выполнялся винтовой паз. При движении штока поршня назад его криволинейный гребень давил на ведущий ролик рычага подачи, качавшегося в горизонтальной плоскости, и поворачивал его влево. Рычаг своим пальцем проворачивал зубчатку. Патрон, подхваченный зубчаткой, входил закраиной гильзы в винтовой паз. За один цикл автоматики зубчатка поворачивалась на 1/10 оборота, при этом патрон скользил по винтовому пазу, извлекался из звена рассыпной ленты и перемещался назад.
Таким образом, извлечение патрона из ленты и его подача происходили плавно – к приемному окну ствольной коробки патрон подходил за полный оборот, т.е. 10 выстрелов. Здесь его подхватывал рычажный подаватель и прижимал к приемному окну, удерживая приподнятым вверх. Это позволяло сократить длину хода затвора. Непрерывная работа подающего механизма, снижение скоростей движения ленты и патрона при подаче на линию досылания предотвращало их повреждения, разрушение или перекос (правда, прочность гильзы и крепления в ней пули у авиационных патронов все же пришлось увеличить). Кроме того, описанная система позволяла уменьшить длину оружия, что немаловажно для размещения на самолете. При заряжании пулемета следовало освободить зубчатку, подвести к ней патронную ленту и с помощью откидной рукоятки заряжания провернуть зубчатку, введя в нее 8-9 патронов, затем включить подаватель.
Не менее остроумно был устроен выбрасывающий механизм. Его работа раскладывалась на два этапа. При движении назад затворная рама поворачивала в поперечной плоскости отражатель. Тот выталкивал гильзу из лапок затвора в боковое гнездо ствольной коробки, где она удерживалась подпружиненным гильзоулавливателем. Отсюда ее выталкивал через гильзоотводное отверстие выступ штока при движении вперед.

В затыльнике монтировались пружинные буферы затворной рамы и затвора. Они не только смягчали удар подвижной системы в заднем положении, но и повышали начальную скорость ее возврата вперед. В сочетании с малой длиной хода затвора и совмещением по времени операций перезаряжания это уменьшало длительность цикла автоматики и повышало темп стрельбы.

ШКАС был первым во многих отношениях. Предшествовавшие ему ПВ-1 Надашкевича, ДА и ДА-2  Дегтярева были продолжением опыта Первой мировой – приспособленными для авиации пехотными пулеметами  Максим  и ДП-27. ШКАС стал первым специально авиационным пулеметом, сконструированным с учетом требований своего времени. Непрерывная подача ленты, многожильная возвратно-боевая пружина – это было реализовано в ШКАС впервые. Равно как впервые в одноствольных системах был достигнут такой темп стрельбы. В самом деле: 7,62-мм французский авиационный пулемет  Дарн  с ленточным питанием давал 1100-1200 выстр./мин, английский 7,7-мм  Виккерс-Р (магазинное питание) – 1000, американский 7,62-мм  Кольт-Браунинг  (ленточное) – 900, германский 7,92– мм MG-17 (ленточное) – 1100.

ШКАС применялся в трех вариантах. Первым получил это оружие истребитель И-16 – в виде крыльевых пулеметов без прицельных приспособлений, с тросовым механизмом перезаряжания и системой тросов для спуска.

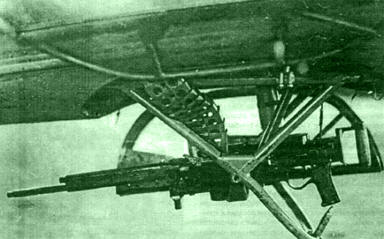

В турельном варианте на дульной части ствола крепилась стойка флюгер-мушки (или переднего визира), на кожухе – стойка кольцевого прицела (заднего визира), на затыльнике – рукоятка удержания. Имелась рукоятка управления со спусковым крючком, связанным с шепталом через передаточный рычаг. Флажковый предохранитель запирал шептало. Рукоятка перезаряжания служила для отвода подвижной системы в крайнее заднее положение и при стрельбе оставалась неподвижной. Изменился кожух ствола. Турельную установку разработал Н.Ф.Токарев. К примеру, четыре установки Тур-8 имел бомбардировщик ТБ-3-АМ-34РН. Позднее, с созданием новых самолетов, разработали и другие варианты турельных (блистерных) установок.

Наконец, в 1936 г. был принят синхронный вариант (ШКАС обр.1936 г.), разработанный К.Н.Рудневым, В.П.Котовым, В.Н.Салищевым. Синхронизатор, допуская стрельбу через винт, снижал ее темп до 1650 выстр./мин, зато некоторое удлинение пути разгона пули повышало начальную скорость до 800-850 м/с.

Разработка Н.М.Елизаровым вариантов винтовочного патрона с бронебойно-зажигательной, трассирующей, зажигательной пулей завершило формирование авиационного пулеметного комплекса.

Выпуск ШКАСов непрерывно нарастал: если в 1933 г. их полукустарным способом собрали 365 штук, а в 1934 – 2476, то в 1937 – 13 005, в 1940 – 34 233. Правда, больший интерес к началу войны вызывало авиационное оружие более крупных калибров – на 1941 г. запланировали выпуск только 3500 пулеметов ШКАС и 30 000 запасных стволов к ним. Перечислим типы самолетов, на которых стояли ШКАСы: истребители И-16, И-153, Як-1, Як-7, ЛаГГ-3, МиГ-3, штурмовик Ил-2, бомбардировщики ТБ-3, ТБ-7, СБ, Су-2, He-2, Ту-2, Ил-4, Ер-2, У-2 (По-2), разведчики Р5-ССС, P-Z, Бе-2 (корабельный), военные варианты Ли-2. ШКАСы ставили вместо ДШК также на торпедные катера Г-5 и Д-3.

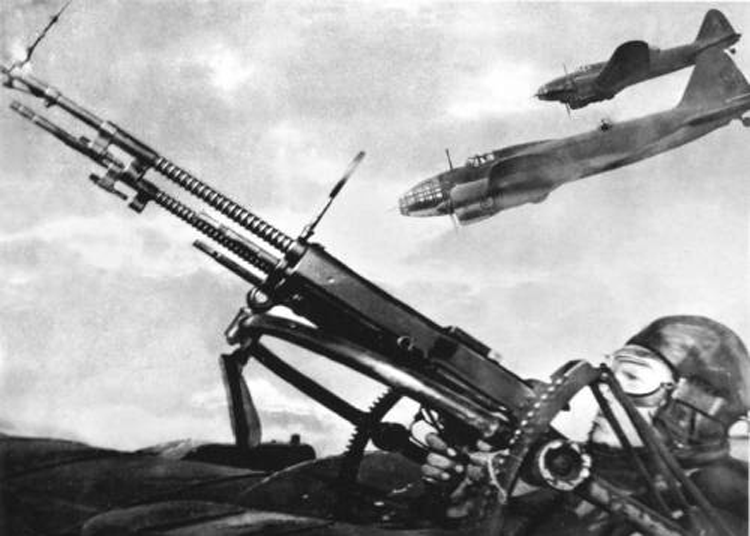

В 1939 г. был принят и выпускался в небольшом количестве сверхскорострельный Ультра-ШКАСС – время цикла автоматики в нем сократили, придав стволу движение вперед после отпирания. На СБ ставили носовые установки со спаренными ШКАС. В 1935 – 1937 гг. К.Н.Руднев, В.Н.Полюбин, А.А.Тропенков отрабатывали так называемую механическую спарку ШКАС (МСШ) – органически спаренные ШКАС с темпом стрельбы до 6000-6400 выстрелов в минуту. Штоки пулеметов снабжались зубчатыми рейками и связывались шестерней – цикл автоматики включал два цикла выстрела, а максимальная сила отдачи не превышала ее величины при одном выстреле. Но показательно, что дальнейшие работы в этом направлении были прерваны в связи с планировавшимся переходом на крупнокалиберные пулеметы.

Впервые ШКАСы на советских истребителях применялись в воздушных боях в ноябре 1936 г. над Мадридом (тогда же в небе Испании воевали и бомбардировщики СБ, также несшие ШКАСы). Год спустя вооруженные ими И-15  и И-16 сражались с японскими самолетами над Китаем. Проявили себя ШКАСы и в боях на Халхин-Голе, и в советско-финской войне.

Применялся ШКАС и в Великой Отечественной. Именно из ШКАСа сбил в одном бою шесть самолётов самый результативный воздушный стрелок Андрей Пихота.

Однако, к началу 40-х годов повышение пассивной защиты самолётов (бронирование рабочих мест экипажа, протектирование бензобаков) привело к тому, что эффективность пулемётов винтовочного калибра, в том числе и ШКАС, в борьбе с вражескими самолётами резко снизилась, они могли разрушить вражеский самолёт только при очень большом числе попаданий.
