Ан-14 Пчёлка

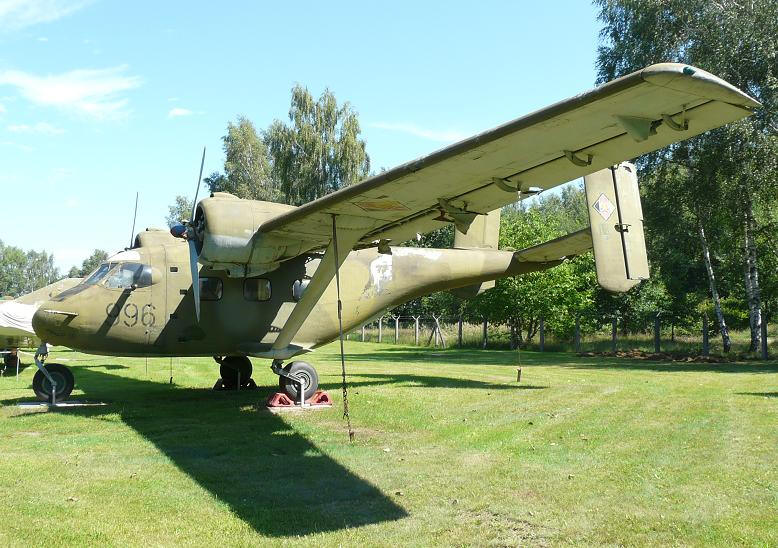

Ан-14 ВВС ГДР

лёгкий транспортный самолёт

Во второй половине пятидесятых годов самолёты Ан-2 уже не могли справиться с быстрым ростом потока пассажиров и почты на авиалиниях местного значения, выполнить заявки совхозов и колхозов на авиахимические работы, подкормку посевов и опыление садов и виноградников. Учитывая это, советские авиаконструкторы в короткие сроки создали несколько типов новых машин для выполнения таких работ. Одну из них в 1958 году разработал коллектив, возглавляемый Олегом Константиновичем Антоновым.

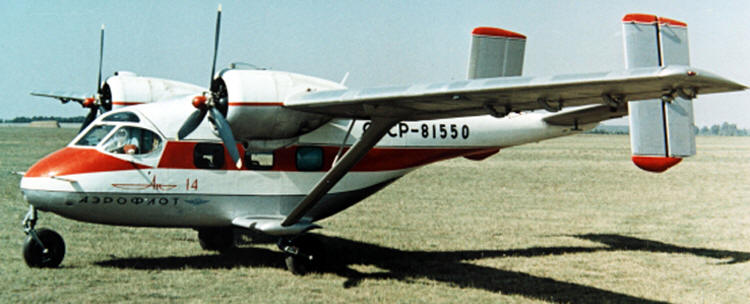

Новый самолёт, получивший в серийном производстве индекс Ан-14 и название Пчелка, –  многоцелевой цельнометаллический подкосный высокоплан с двумя поршневыми двигателями.  Ан-14 имел двухлонжеронное крыло кессонного типа размахом 22 метра и площадью 39,72 кв.м, с автоматическими и управляемыми предкрылками, двухщелевыми выдвижными закрылками и зависающими элеронами. Такое механизированное крыло обеспечивает самолёту крутую траекторию взлета и посадки, устойчивое планирование на малых скоростях и больших углах атаки, что порой необходимо при выполнении сельскохозяйственных работ. Оперение двухкилевое. Шасси трехстоечное, с передним колесом.
При максимальном взлётном весе в 3750 кг Ан-14 поднимал в воздух до 720 кг полезной нагрузки. В пассажирском варианте в его салоне ставится 6 кресел, седьмой пассажир занимает место рядом с лётчиком. При выполнении сельскохозяйственных работ в фюзеляже размещается специальный бак для химических средств защиты растений или для удобрений. Пчелка , даже при своих относительно больших размерах, может производить взлет и совершать посадку на очень маленьких грунтовых аэродромах. Для взлета в штиль ей достаточно полосы длиной в 100–  110 м, при встречном ветре даже 60– 70 м. Максимальная скорость самолёта до 200 км/час, крейсерская 170 км/час.
15 марта 1958 года были начаты летные испытания двухмоторного сельскохозяйственного самолета Ан-14, получившего название Пчёлка . Он имел два поршневых звездообразных двигателя воздушного охлаждения конструкции А. Г. Ивченко АИ-14Р по 260 л. с. каждый.

Через три года конструкторы создали еще более совершенный вариант Пчелки Ан-14А. У этого самолета применены двигатели АИ-14РФ с увеличенной  до 300 л. с. мощностью. Крыло у Пчелки размещено в верхней части фюзеляжа, укреплено профилированными подкосами к нижнему крылышку, которое является одновременно и стойками основного шасси. Профиль крыла Р-ПС. Во внешней части крыла размещен щелевой элерон, на левом полукрыле у элерона имеется управляемый триммер. Между внутренним концом элерона и фюзеляжем вся задняя кромка крыла занята щелевым взлетно-посадочным закрылком, у которого для повышения эффективности имеется профилированная носовая щель. На посадке закрылки опускаются на 40°, при взлете – на 20°. В концевой части крыла, в месте расположения элерона, укреплен предкрылок, который в обычном полете прижат к носку крыла, а при полете на малой скорости, на предельно больших углах атаки, выдвигается вперед и тем самым обеспечивает плавное обтекание крыла и нормальную эффективность элеронов. Подкос крыла переменной ширины: в месте крепления к основному крылу –  ширина его наибольшая, на противоположном конце –  наименьшая. На 45% длины подкоса, считая от основного крыла, расположен один контрподкос, идущий к основному крылу.

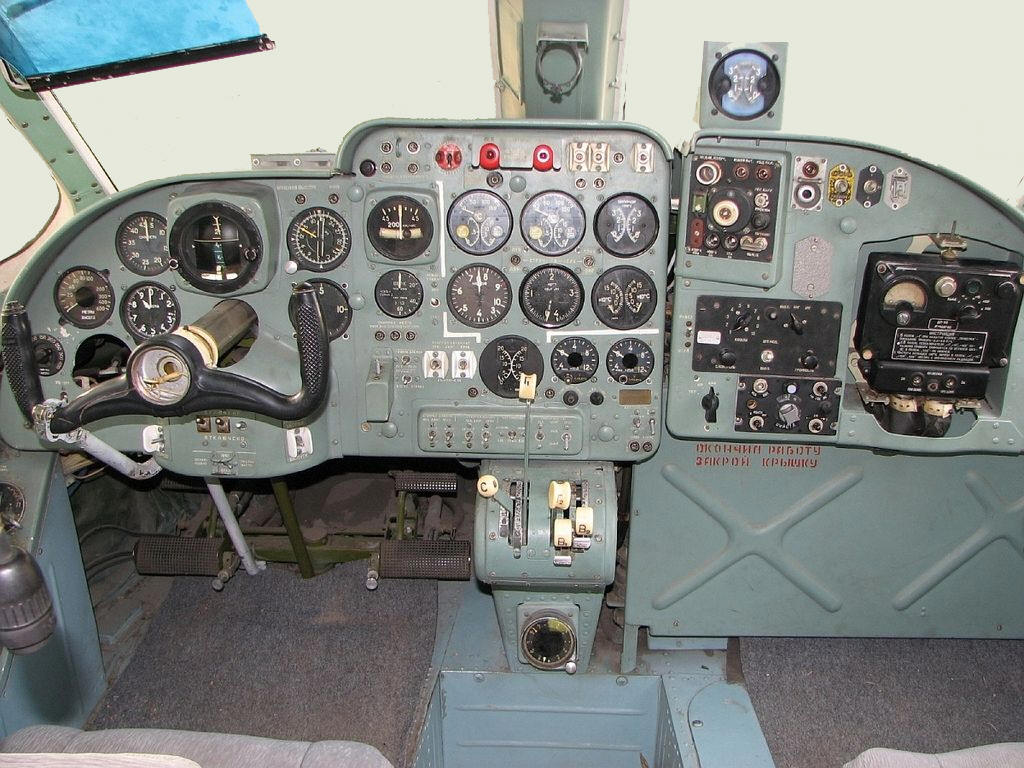

В пассажирском варианте самолета в кабине размещено шесть удобных кресел (по три в каждом ряду) и одно пассажирское место находится рядом с летчиком справа от него. Стекла боковых иллюминаторов как пассажирской кабины, так и кабины летчика выполнены выпуклыми для улучшения обзора непосредственно вниз. Кабина летчика снабжена всей современной радио- и навигационной аппаратурой, которая обеспечивает полет в сложных метеорологических условиях. Вход и выход из кабины осуществляется только через двухстворчатую дверь, открываемую наружу и размещенную снизу в задней части фюзеляжа в месте перехода наиболее вместительного кабинного отсека фюзеляжа в хвостовую балку. Для управления рулем высоты и элеронами служит удобный штурвал, размещенный перед приборной доской. Справа от летчика находится пульт с рычагами управления двигателями и механизацией крыла.

Серийное производство Ан-14 началось в 1965 году, но закончилось уже через семь лет. Было построено 340 самолетов. Ан-14 не смог заменить более удачный Ан-2, который массово производился до 1992 года. До недавнего времени Ан-14 можно было увидеть разве, что в музее или на свалке. Однако в 1999 году энтузиасты с Арсеньевского завода Прогресс восстановили одну из ранее выпущенных этим предприятием машин.
