М-30



122-мм гаубица М-30 образца 1938 года

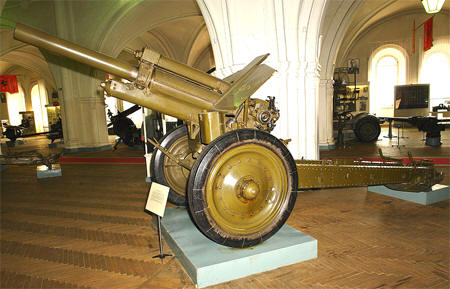

М-30 в питерском артиллерийском музее

М-30 за номером в питерском артиллерийском музее.

Су-122

Су-122 на базе М-30

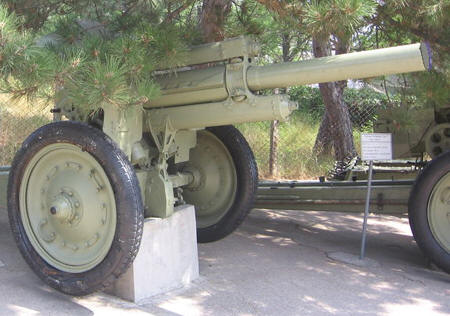

М-30 в музее на Сапун-горе



ТТХ М-30

Масса в боевом положении

2450 кг

Наибольшая дальность стрельбы

11 800 м

Наибольший угол возвышения

+63,5°

Наибольший угол склонения

-3°

Угол горизонтального обстрела

49°

Количество переменных зарядов

10

Скорострельность практическая

5-6 выстрелов в минуту

Скорость перевозки по шоссе

50 км/час

В наследство от русской армии РККА в числе прочих артсистем достались 122-мм гаубица образца 1909 года и 122-мм гаубица образца 1910 года, спроектированные соответственно немецким концерном «Крупп» (Krupp) и французской фирмой «Шнейдер». К 1930-м эти орудия явно устарели. Проведённые модернизации (в 1930 году для гаубиц обр. 1910 г. и в 1937 году –  для обр. 1909 г.) существенно улучшили дальность стрельбы этих гаубиц, но модернизированные орудия всё же не удовлетворяли требованиям своего времени, в особенности, по мобильности, максимальному углу возвышения и скорости наводки. Поэтому уже в 1928 году в «Журнале артиллерийского комитета» поднимается вопрос о создании новой дивизионной гаубицы калибра 107–122 мм, приспособленной к буксированию механической тягой. 11 августа 1929 года было выдано задание на разработку такого орудия.

В целях ускорения проектирования было принято решение о заимствовании передового иностранного опыта. К проектированию приступило КБ-2, которым руководили немецкие специалисты. В 1932 году начались испытания первого экспериментального образца новой гаубицы, а в 1934 году это орудие было принято на вооружение как «122-мм гаубица обр. 1934 г.». Оно также было известно под названием «Лубок», от наименования темы, объединяющей два проекта по созданию 122-мм дивизионной гаубицы и 107-мм лёгкой гаубицы. Ствол 122-мм гаубицы обр. 1934 г. имел длину в 23 калибра, максимальный угол возвышения составлял +50°, угол горизонтальной наводки – 7°, масса в походном и боевом положении равнялась 2800 и 2250 кг соответственно. Как и орудия периода Первой мировой войны, новая гаубица монтировалась на однобрусном лафете (хотя в то время уже появились лафеты более современной конструкции с раздвижными станинами). Другим существенным недостатком орудия был его колёсный ход – металлические колёса без шин, но с подрессориванием – ограничивавший скорость буксировки двенадцатью километрами в час. Орудие было выпущено в 1934– 1935 годах небольшой серией в 11 единиц, из которых 8 поступили в опытную эксплуатацию (две четырёхорудийные батареи), а оставшиеся три –  во взвод подготовки красных командиров.

Однако в 1936 году в ГАУ произошло серьёзное изменение взглядов на дивизионную гаубицу –  проект «Лубок» в исходном виде более уже не считался перспективным. В частности, артиллеристов больше не устраивал однобрусный лафет, и они требовали раздвижные станины. Кроме того, зазвучали разговоры о переходе от 122-миллиметрового к 107-миллиметровому калибру на том основании, что за рубежом все перешли со 120-миллиметровых на 105-миллиметровые орудия. В силу всего этого, «Лубок» на вооружение так и не приняли, а в производстве осталось 122-мм гаубица обр. 1910/30 гг.

К 1937 году стало ясно, что в случае перехода на 107-мм калибр артиллерия начнет испытывать снарядный голод – производственные мощности по производству 107-миллиметровых боеприпасов были слишком малы. По той же причине был отвергнут проект замены дивизионных трёхдюймовок 95-миллиметровыми пушками.

В марте 1937 года на московском совещании представителей Рабоче-крестьянской Красной армии (РККА) было решено принять предложение маршала Егорова о разработке более мощной 122-мм гаубицы. В сентябре 1937 года отдельная конструкторская группа Мотовилихинского завода под руководством Ф. Ф. Петрова получила задание на разработку такого орудия.
Проект гаубицы М-30 поступил в ГАУ 20 декабря 1937 года. Орудие многое заимствовало от других образцов артиллерийского вооружения; в частности, устройство канала ствола было близко к аналогичному узлу гаубицы «Лубок», от неё же взяли тормоз отката и передок. Несмотря на требование ГАУ оснастить новую гаубицу клиновым затвором, М-30 была оснащена поршневым затвором, заимствованным без изменений от 122-мм гаубицы обр. 1910/30 гг. Колёса были взяты от пушки Ф-22. Опытный образец М-30 был закончен 31 марта 1938 года, однако заводские испытания затянулись из-за необходимости доработки гаубицы. Полигонные испытания гаубицы проходили с 11 сентября по 1 ноября 1938 года. Хотя, по заключению комиссии, орудие полигонные испытания не выдержало (за время испытаний дважды ломались станины), было, тем не менее, рекомендовано направить орудие на войсковые испытания.

29 сентября 1939 года М-30 была принята на вооружение под официальным наименованием «122-мм дивизионная гаубица обр. 1938 г.»

Производство гаубиц М-30 началось в 1940 году. Первоначально оно велось двумя заводами – № 92 (г. Горький) и № 9 (УЗТМ). Завод № 92 выпускал М-30 только в 1940 году, всего это предприятие выпустило 500 гаубиц.
Кроме выпуска буксируемых орудий, выпускались стволы М-30С для монтажа на самоходно-артиллерийских установках (САУ) СУ-122.
Серийное производство орудия продолжалось до 1955 года. Преемником М-30 стала 122-мм гаубица Д-30, принятая на вооружение в 1960 году.

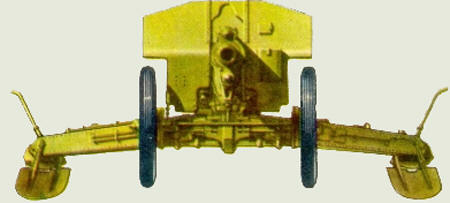

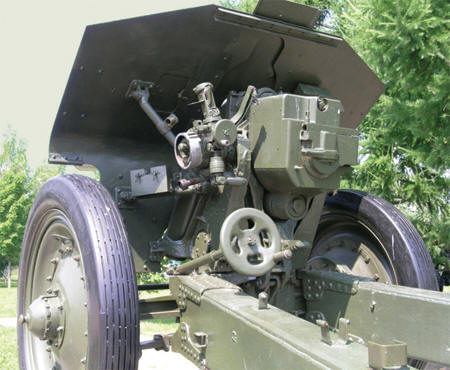

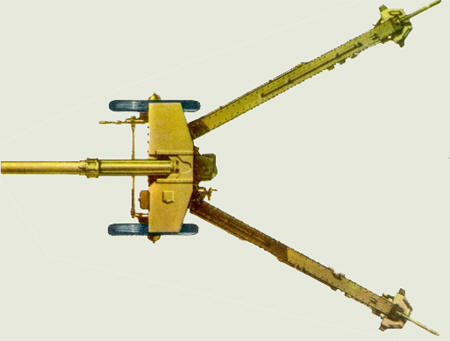

М-30 имела достаточно современную для своего времени конструкцию с лафетом с раздвижными станинами и подрессоренным колёсным ходом. Ствол представлял собой сборную конструкцию из трубы, кожуха и навинтного казённика с затвором. М-30 оснащалась поршневым однотактным затвором, гидравлическим тормозом отката, гидропневматическим накатником и имела раздельно-гильзовое заряжание. Затвор имеет механизм принудительной экстракции стреляной гильзы при его открывании после выстрела. Спуск производится нажатием курка за спусковой шнур. Орудие оснащалось артиллерийской панорамой Герца для стрельбы с закрытых позиций, этот же прицел использовался и при стрельбе прямой наводкой. Лафет с раздвижными станинами снабжён уравновешивающим механизмом и щитовым прикрытием. Колёса металлические с резиновыми шинами, рессоры пластинчатые. Возка орудия механической тягой обычно производилась без передка непосредственно за тягачом, максимально допустимая скорость транспортировки составляла 50 км/ч на шоссе и 35 км/ч по булыжным мостовым и просёлочным дорогам. Конной тягой гаубица перевозилась за передком шестёркой лошадей. При разведении станин подрессоривание выключается автоматически, при отсутствии места или времени для разведения станин допускается стрельба при сведённых станинах в походном положении. Угол горизонтального обстрела при этом уменьшается до 1°30′.

М-30 стреляла всем ассортиментом 122-мм гаубичных снарядов, в том числе разнообразными старыми гранатами русского и импортного производства. После Великой Отечественной войны к указанному ниже ассортименту снарядов добавились новые типы боеприпасов, например, кумулятивный снаряд 3БП1. Стальная осколочно-фугасная граната 53-ОФ-462 при установке взрывателя на осколочное действие при своём разрыве создавала около 1000 убойных осколков, эффективный радиус поражения живой силы составлял около 30 метров.

М-30 была дивизионным орудием. По штату 1939 года в стрелковой дивизии имелось два артиллерийских полка – лёгкий (дивизион 76-мм пушек и два смешанных дивизиона по две батареи 122-мм гаубиц и одной батарее 76-мм пушек в каждом) и гаубичный (дивизион 122-мм гаубиц и дивизион 152-мм гаубиц), всего 28 штук 122-мм гаубиц. В июне 1940 года в гаубичный полк добавили ещё один дивизион 122-мм гаубиц, всего в дивизии их стало 32 штуки. В июле 1941 года гаубичный полк был исключён, число гаубиц сократилось до 16. В этом штате советские стрелковые дивизии прошли всю войну. В гвардейских стрелковых дивизиях с декабря 1942 года имелось 3 дивизиона по 2 батареи 76-мм пушек и одной батарее 122-мм гаубиц в каждом, всего 12 гаубиц. С декабря 1944 эти дивизии имели гаубичный артполк (5 батарей), 20 122-мм гаубиц. С июня 1945 года на этот штат перевели и стрелковые дивизии. В горнострелковых дивизиях в 1939–1940 годах имелся один дивизион 122-мм гаубиц (3 батареи по 3 орудия), всего 9 гаубиц. С 1941 года вместо него вводится гаубичный артиллерийский полк (2 дивизиона по 3 четырёхорудийных батареи), гаубиц становится 24. С начала 1942 года остаётся только один двухбатарейный дивизион, всего восемь гаубиц. С 1944 года из штата горнострелковых дивизий гаубицы исключены. В моторизованной дивизии имелось 2 смешанных дивизиона (батарея 76-мм пушек и 2 батареи 122-мм гаубиц в каждом), всего 12 гаубиц. В танковой дивизии имелся один дивизион 122-мм гаубиц, всего 12 шт. В кавалерийских дивизиях до августа 1941 года имелось 2 батареи 122-мм гаубиц, всего 8 орудий. С августа 1941 года дивизионная артиллерия из состава кавалерийских дивизий была исключена. До конца 1941 года 122-мм гаубицы были в стрелковых бригадах – одна батарея, 4 орудия. 122-мм гаубицы также входили в состав гаубичных артиллерийских бригад резерва Верховного Главнокомандования.

М-30 использовалась для стрельбы с закрытых позиций по окопанной и открыто расположенной живой силе противника. Её с успехом применяли также для разрушения вражеских полевых фортификационных сооружений (траншей, блиндажей, ДЗОТов) и проделывания проходов в проволочных заграждениях при невозможности использования миномётов. Заградительный огонь батареи М-30 осколочно-фугасными снарядами представлял определённую угрозу и для бронетехники противника. Образующиеся при разрыве осколки были способны пробить броню до 20 мм толщиной, что было вполне достаточно для поражения бронетранспортёров и бортов лёгких танков. У машин с более толстой бронёй осколки могли вывести из строя элементы ходовой части, орудие, прицелы. Для поражения танков и самоходок противника при самообороне использовался кумулятивный снаряд, введённый в 1943 году. При его отсутствии артиллеристам предписывали стрелять по танкам осколочно-фугасными снарядами с установкой взрывателя на фугасное действие. Для лёгких и средних танков прямое попадание 122-мм фугасного снаряда во многих случаях было фатальным, вплоть до срыва башни с погона.

В начале Великой Отечественной войны значительное количество (несколько сотен) М-30 было захвачено вермахтом. Орудие было принято на вооружение вермахта как тяжёлая гаубица 12,2 cm s.F.H.396(r) и активно использовалось в боях против Красной армии. С 1943 года для этого орудия (а также ряда более ранних трофейных советских гаубиц того же калибра) немцы даже развернули массовое производство снарядов. В 1943 году было произведено 424 тыс. выстрелов, в 1944 и 1945 гг. – 696,7 тыс. и 133 тыс. выстрелов соответственно. Трофейные М-30 использовались не только на Восточном фронте, но и в оборонительных сооружениях Атлантического вала на северо-западном побережье Франции.
