ЛАД

ЛАД – лёгкий ручной пулемёт


пулемёт под пистолетный патрон

Ручной пулемёт ЛАД настолько малоизвестен, что статьи о нём нет даже в Википедии, а фотографии этого пулемёта, изредка встречающиеся в Интернете, многие принимают за мистификацию любителей альтернативной истории. Тем не менее, два экземпляра пулемёта ЛАД: первый – поисково-экспериментальный вариант и второй – окончательно оформленная конструкция – хранятся в том же музее ВИМАИВ и ВС Санкт-Петербурга и по инвентарному учету числятся в картотеке пистолетов-пулемётов под инвентарными номерами 31011 и 31013.
Лёгкий ручной пулемёт ЛАД был сконструирован в 1942 году группой конструкторов Научно-исследовательского полигона стрелкового и минометного вооружения ГАУ Красной Армии под руководством капитана Василия Фёдоровича Лютого. Имя этого пулемёта возникло как аббревиатура фамилий его создателей Лютого, Афанасьева и Дейкина. Используемый в ЛАДе пистолетный патрон роднит его с пистолетами-пулемётами, но ленточное питание и наличие сошек однозначно определяют этот образец как пулемёт.
Работа автоматики системы ЛАД была основана на принципе отдачи свободного затвора общей массой 650 г, превышающей массу затворов существовавших тогда штатных пистолетов-пулемётов на 50–90 г. Подача патрона осуществлялась прямым досыланием из ленты, а механизм подачи ленты был смонтирован в крышке ствольной коробки.
Ведущее звено механизма – криволинейный рычаг с желобообразным пазом под ролик затвора – кинематически связано с подвижной системой. Выступающий отгиб основания приемника на левой стороне выполняет функцию отражателя гильз. Обращает на себя внимание не часто встречающаяся легкость перемещения затвора при ручной перезарядке системы. Это достигнуто за счет весьма свободной посадки затвора во внутренней полости ствольной коробки. Двумя парами узких по ширине (3 мм) и коротких по длине (15 мм) выступов («крылышек») затвор скользит по направляющим ствольной коробки, образованным полочками корытообразного вкладыша, приваренного внутри к стенкам коробки. Сверху и с боков затвор направляют выштампованные загибы коробки.
Общая подвижная масса затвора 650-граммового затвора состояла из двух соединяемых при сборке изделия частей: собственно затвора весом 460 г (с чашечкой, досылателем, жестким неподвижным бойком, выбрасывателем с пружиной) и задней хвостовой части весом 190 г с направляющим стержнем возвратно-боевой пружины, служащей для увеличения веса общей подвижной массы затвора, обеспечения направления его движения, а также обеспечения лучших условий компоновки деталей подвижной системы, ее сборки и разборки. В собранном изделии обе части затвора соединяются специальным фиксатором. Штампованная конструкция ствольной коробки и кожуха с вентиляционными окнами представляют собою одну деталь. Ствол запрессован во вкладыш, который закреплен в коробке глубокой развальцовкой в трех местах. Конец кожуха – вторая точка крепления ствола.

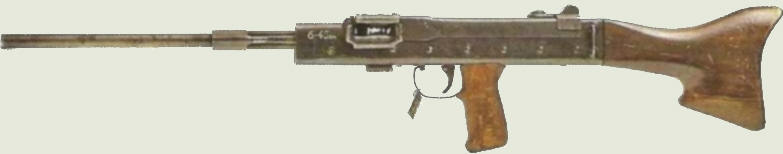

Первоначальный вариант ЛАДа

Первоначальный вариант ЛАДа

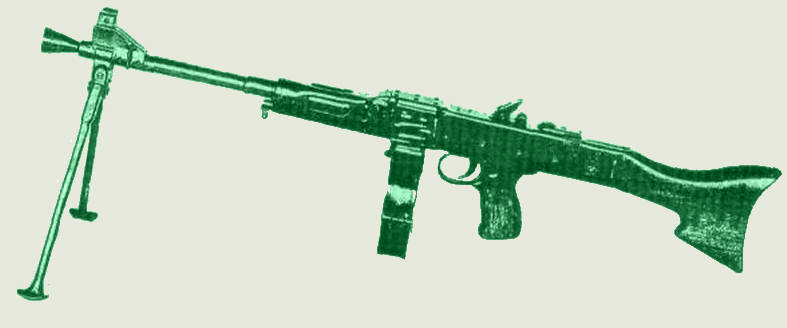

На конце ствола был смонтирован дульный тормоз аналогичный тому, что был применён на ППС-43
. Сошка крепится на конце ствола, не сваливая оружие в сторону и обеспечивая фиксацию в боевом положении. Опоры ног сошек не имеют сошников, они выштампованы в сферический ложкообразный профиль с выпуклостью, обращенной наружу. Спусковой механизм – подпружиненный спусковой рычаг со спусковым крючком по типу пулемета ДПМ. Переводчик огня отсутствует. В деревянном прикладе размещена короткая, но большого диаметра возвратно-боевая пружина. Конструктивная схема возвратного механизма хорошо вписывается в общую схему подвижного узла с обеспечением необходимых удобств разборки и сборки.
Ручной пулемёт ЛАД как оружие под пистолетный патрон показал вполне удовлетворительные результаты при полигонных испытаниях (отчет НИПСВО № 526-43 г.) с преимуществом перед более легкими пистолетами-пулемётами с малоёмким магазинным питанием по кучности стрельбы и боевой скорострельности. Работа по данной системе не получила продолжения в связи с тем, что в это время близилась к завершению разработка патрона большей мощности и с лучшей баллистикой по сравнению с пистолетным, впоследствии получившего наименование образца 1943 года, с одновременным созданием под него облегченного оружия, более полно удовлетворяющего требованиям войны по эффективности стрельбы на средние дальности по сравнению с пистолетами-пулемётами.


Положительные конструктивные особенности системы ЛАД (штампованная ствольная коробка открытого типа с загибами, используемыми в качестве направляющих подвижной системы, рациональная схема размещения подвижного узла в ствольной коробке с малыми поверхностями трения деталей) нашли свое отражение при конструировании нового оружия. на конструкцию системы ЛАД обратил пристальное внимание  Василий Алексеевич Дегтярев. Удостоив конструкторов отеческой похвалы, он заимствовал ряд их идей – созданный им вскоре после этого ручной пулемет РПД-44 и система ЛАД имели сходство по прицепной патронной коробке, размещению возвратного механизма в прикладе, схеме автономного механизма подачи ленты, размещенного в крышке ствольной коробки и его кинематической связи с подвижными частями автоматики. Идея прицепной патронной коробки, только прямоугольной формы под ленту на 100 патронов, в дальнейшем получила распространение при конструировании ручных пулемётов и под винтовочный патрон.
