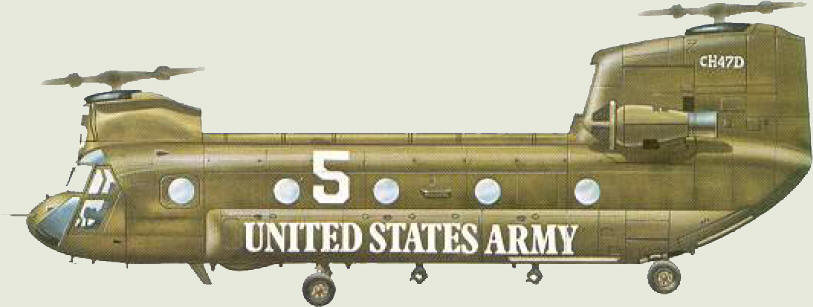

CH-47 Chinook

американский транспортный вертолёт

Создатель Чинука Фрэнк Пясецкий




Наш Ми-26 эвакуирует Чинук, подбитый в Афганистане

Появление в Советском Союзе двухвинтового вертолёта продольной схемы Як-24 не осталось незамеченным в США, и американцы пожелали заиметь нечто подобное.
Собственно говоря, нечто подобное у них уже было – вертолёт Пясецкого HRP-1, также построенный по продольной схеме, но его ТТХ не шли ни в какое сравнение с ТТХ нашего Як-24, да и тираж вертолётов Пясецкого составил всего 30 экземпляров.
Обеспокоенные американцы заказали Пясецкому ещё одну машину H-21 Work Horse. Его ТТХ приблизились к нашему Як-24, но таки не превысили его показателей. Кроме того, H-21 преследовала высокая аварийность из-за резонансных колебаний. Несмотря на это, «Рабочая Лошадь» строилась крупными сериями, шла на экспорт и участвовала в боевых действиях, как в Алжире, так и в Индокитае. Общий тираж H-21 Work Horse составил 707 вертолётов, 150 из которых было поставлено на экспорт в ФРГ, Францию, Швецию и Канаду.
В 1960 году фирму Пясецкого купила компания Боинг, и дальнейшие работы над вертолётами продольной схемы велись уже под её маркой.
Ещё до слияния с Боингом фирма Пясецкого Вертол Эйркрафт создала ещё один продольный вертолёт CH-46 Sea Knight, который, как видно из названия предназначался для военно-морских сил. Когда же Боинг купил Вертол Эйркрафт вместе с её создателем, Пясецкому поручили создание более крупного вертолёта для сухопутных войск. Пясецкий не нашёл ничего лучше, как просто увеличить геометрические размеры машины, снабдив её более мощными двигателями. Морского же рыцаря решили переделать в гражданский пассажирский вертолёт, благо тогда идея пассажирских вертолётов была весьма популярна.
CH-47A стал первым американским вертолетом второго поколения (с ТВД), принятым на вооружение. "Средний всепогодный транспортный вертолет, соответствующий требованиям SS 471L" в первозданном варианте был способен перевезти на расстояние в 115 миль на высоте 6000 футов до 2,8 т грузов и вернуться на базу без дозаправки, поднимал максимальную нагрузку свыше 6 т и переносил ее на 23 мили (37 км).

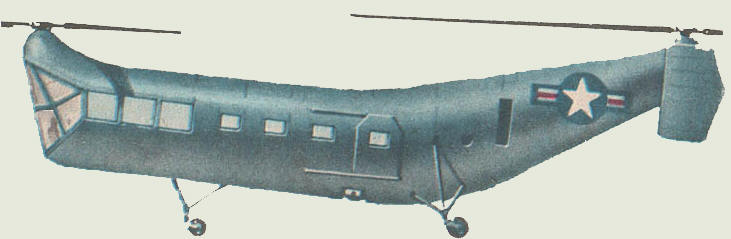

Вертолёт Пясецкого HRP-1



Силовая установка состояла из двух газотурбинных двигателей Avco Lycoming T-55L-5 мощностью по 2200 л.с. (на более поздних экземплярах – T-55L-7 по 2650 л.с.), расположенных по бокам хвостовой части фюзеляжа. Просторная грузовая кабина размерами 9,2 метра в длину 2,29 м в ширину и 1,98 м в высоту быстро загружалась через откидную хвостовую аппарель, причем более длинные предметы могли перевозиться и при открытой рампе. Для негабаритных грузов был предусмотрен крюк внешней подвески, способный выдержать вес до 9 тонн. Наплывы по обоим бортам содержали топливные баки, а полностью герметичная по всей длине нижняя часть фюзеляжа обеспечивала плавучесть и, соответственно, возможность взлета и посадки с водной поверхности.

Трёхлопастные несущие винты с шарнирным креплением лопастей вращались в противоположных направлениях. Трансмиссия состояла из центрального редуктора, редукторов несущих винтов, редукторов двигателей и соединительных валов. Редуктор понижал число оборотов в 67 раз. Топливная система включала шесть самогерметизирующихся, заправляемых под давлением топливных баков – по три в боковых обтекателях – общей емкостью 3900 л.

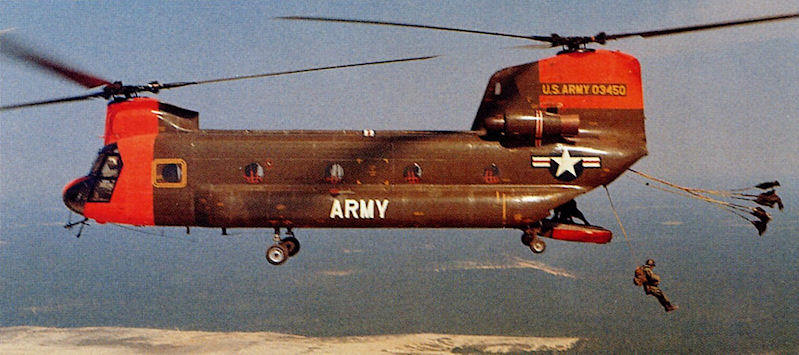

Третий серийный CH-47A демонстрирует возможности Chinook по сбросу десантников.



CH-47 мог перевозить 33 солдата, располагавшихся на откидных сиденьях вдоль бортов, или до 24 раненых плюс два медработника. Впоследствии число десантников довели до 44., а во время войны за Фолкленды единственный британский Чинук, захваченный незадолго до этого у аргентинцев, однажды перевез 81 пехотинца.

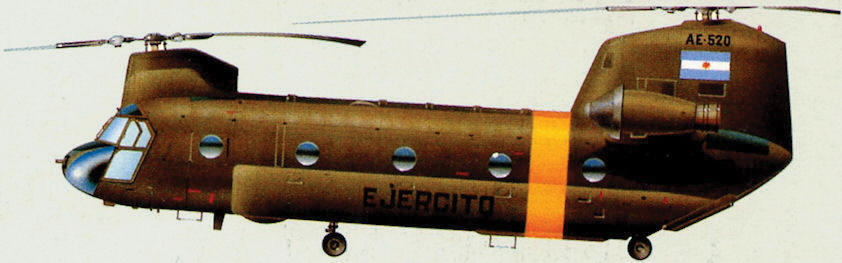

CH-47 аргентинских ВВС



Для входа в  CH-47 обычно использовалась дверь в правой передней части. Расположенная над ней лебедка позволяла за 4 минуты поднять 20 солдат с оружием на борт вертолета, висящего на высоте 30 м. Первый серийный CH-47A был официально принят армией США 16 августа 1962 года.

С тех пор и до настоящего времени на основе базовой модели разработано и построено целое семейство вертолетов Чинуков. Первым из них стал CH-47B, отличавшийся двумя двигателями T55-L-7C мощностью 2850 л. с, несущими винтами с лопастями с увеличенной хордой и усовершенствованным профилем, а также имевший ряд других усовершенствований. Первый из двух прототипов поднялся в воздух в октябре 1966 года, а поставки начаты 10 мая 1967 года. Всего поставлены 108 вертолетов данной модификации.
Следующим представителем семейства стал CH-47C (экспортное обозначение Model 234 или Model 414), имевший двигатели T55-L-11A мощностью 3750 л. с, усиленную трансмиссию и увеличенный запас топлива. Первая машина поднялась в воздух 14 октября 1967 года, поставки заказчику начаты в начале 1968 года. Поставлены 270 таких вертолетов, из которых 182 позже были модернизированы за счет установки более стойкой к повреждениям топливной системы и композитными лопастями несущих винтов. Девять подобных машин были построены по заказу ВС Канады и получили обозначение CH-147 (поставки начаты в сентябре 1974 года).

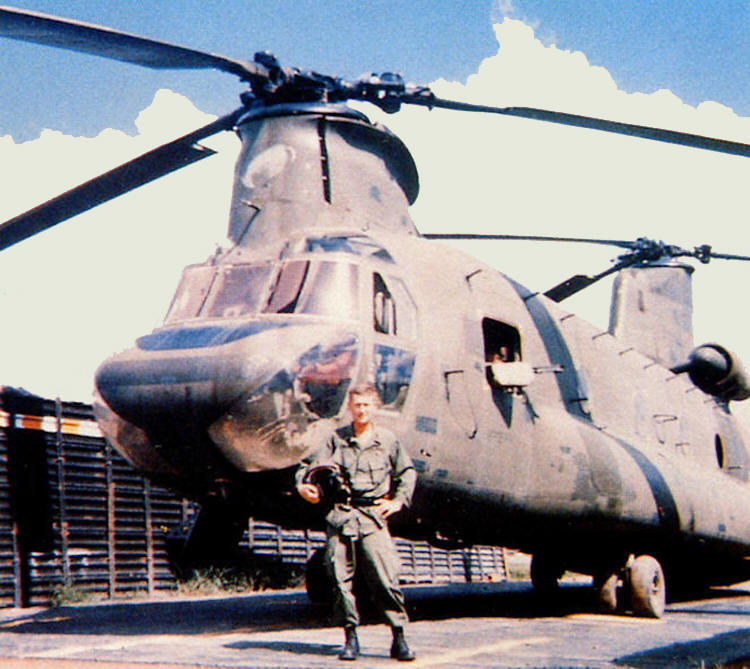

Лейтенант Гэри Б. Роуш из 242-й вертолетной роты поддержки десанта позирует на фоне своего CH-47. Во Вьетнаме Роуш налетал 942 часа в боевых вылетах и выполнил 3000 посадок.


Во время вьетнамской войны были выпущены четыре ACH-47A, представлявшие собой CH-47A с бронированием кабины экипажа и жизненно важных частей вертолета, а также комплексом вооружения из 40-мм автоматического гранатомета М5, установленного в носовой части на вращающейся турели, и размещенных на пилонах 20-мм пушки и 7,62-мм пулемета или блока на 19 неуправляемых ракет. Кроме того, в кабине - по бортам и в задней части - располагались пять турелей с 7,62-мм или 12,7-мм пулеметами. Три таких вертолета активно использовались в интересах сил спецопераций во Вьетнаме, но дальнейшего развития программа не получила.
Вертолеты семейства Чинук остаются основными транспортными вертолётами американской армии США. При этом имевшиеся на вооружении вертолеты модификаций CH-47A, CH-47B и CH-47C неоднократно проходили модернизацию. Так, в рамках одной из программ, разработанной для увеличения ресурса и грузоподъемности этих вертолетов, по одной из машин всех трех модификаций были подвергнуты капитальному ремонту и модернизации – они стали прототипами новой модификации CH-47D. Первый из трех опытных прототипов поднялся в воздух 11 мая 1979 года, а первый серийный CH-47D - 26 февраля 1982 года. Новая модель оснащалась более мощными двигателями T55-L-712 мощностью 4500 л. с, были внедрены еще более десятка усовершенствований - усилена трансмиссия, установлены новые несущие винты и вспомогательная силовая установка, усовершенствованы электронное и гидравлическое оборудование и системы заправки топливом в полете, а также усилена конструкция планера. Компания Boeing получила контракт стоимостью более 3,5 млрд долларов на модернизацию 472 ранее построенных вертолетов, первый модернизированный вертолет поставлен заказчику в мае 1982 года.
Британские ВВС заказали 33 вертолета под обозначением Chinook HC.Mk 1, строившихся по стандарту канадских CH-147, но получивших британские авионику и другое оборудование. Позже их модернизировали до стандарта Chinook HC.Mk 1В. Первый вертолет передан заказчику в августе 1980 года, а затем их парк в Великобритании был доведен до 41 машины. Следующим шагом стала модернизация британских вертолетов до стандарта Chinook HC.Mk 1 А, а 32 машины позднее модернизировали в вариант Chinook HC.Mk 2 (аналог американского CH-47D), в том числе путем установки двигателей T55-L-712F. Дополнительно британские военные заказали 17 вертолетов: два Chinook HC.Mk 2, четыре Chinook HC.Mk 2А, остальные в модификации Chinook HC.Mk 3, схожей с используемым Силами специальных операций ВС США вертолетом MH-47E. Впрочем, машины последней модификации в эксплуатацию сразу не попали - ввиду возникших проблем с авионикой их поместили на складское хранение, но в 2008 году приступили к переоборудованию в вариант HC.Mk 2/2А (поставка первых запланирована на 2010 год).
В 1970-х годах начата лицензионная постройка вертолетов Chinook в Италии - они поставлялись европейским и ближневосточным заказчикам, права на их выпуск приобрела компания Elicotteri Meridionali. В июле 2008 года лицензия перешла к компании AgustaWestland - для итальянской армии она должна собирать модернизированные CH-47F.
Экспортный вариант вертолета выпускался компанией Boeing Vertol (затем Boeing Helicopters, позже - просто Boeing) под обозначением CH-47D International Chinook (Model 414-100), а в последнее время компания сосредоточилась на выпуске вертолетов модификации CH-47F.
Кроме Канады и Великобритании, вертолеты данного семейства приобрели в разное время Аргентина, Австралия, Египет, Греция, Иран, Италия (CH-47C Plus), Япония (CH-47J, лицензионная сборка компанией Kawasaki), Ливия, Марокко, Нидерланды, Сингапур, Южная Корея, Испания, Тайвань и Таиланд.

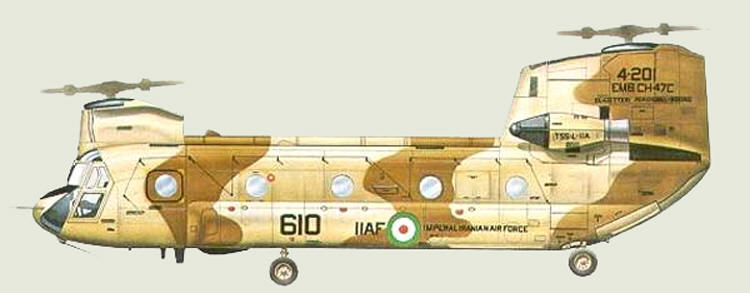

CH-47 ВВС Ирана
В период 1972-1976 годы 70 вертолётов CH-47C было поставлено в Иран . 27 июня 1978 года четыре иранских Чинука вторглись в воздушное пространство СССР над Туркменией. На перехват были подняты истребители МиГ-23. Пилот первого перехватившего их МиГа, А.Демьянов, по ошибке их принял за советские вертолёты. Позже они были перехвачены другим МиГ-23, пилотируемым В.Шкиндером, который идентифицировал их как нарушителей и атаковал их. Первый вертолёт был сбит двумя ракетами Р-60, 8 членов экипажа погибли. Другой «Чинук» он обстрелял из пушки, вследствии чего поврежденный вертолёт совершил вынужденную посадку на советской территории. 2 оставшихся вертолёта успели вернуться в Иран. Пилоты и поврежденный «Чинук» через некоторое время были возвращены иранцам.

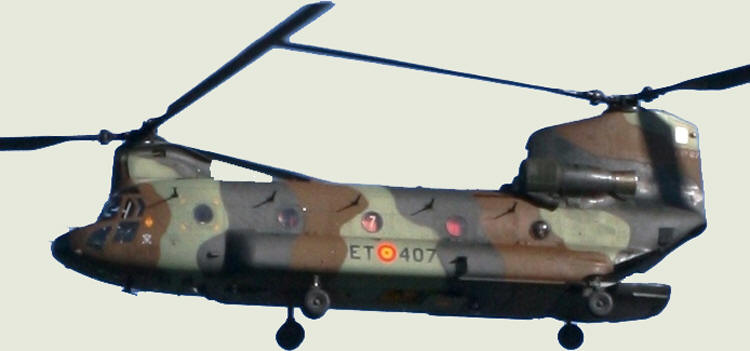

CH-47D ВВС Испании


Летом 1978 года компания Boeing объявила о разработке гражданского варианта Chinook, планировались две базовые модификации: Model 234LR (Long Range) в пассажирском, комби, или грузовом вариантах, а также Model 234UT (Utility Transport) для решения специальных задач, таких как разведка полезных ископаемых, перевозка негабаритных грузов или выполнение строительно-монтажных работ. Позже был выпущен вертолет Model 234ER (Extended Range) с дополнительными топливными баками, установленными в кабине.
Программа Model 234LR была начата в ноябре 1978 года после подписания контракта с British Airways Helicopters на три машины (позже заказ увеличен до шести), которые предполагалось задействовать для перевозки пассажиров и срочных грузов из Шотландии на морские нефтедобывающие платформы. В пассажирском варианте такой вертолет мог брать до 44 человек.
На гражданских машинах устанавливались двигатели Avco Lycoming AL 5512, причем в чрезвычайной ситуации оба несущих винта могли работать от одного двигателя. В наплывах фюзеляжа были установлены дополнительные топливные баки большой емкости. Эти же наплывы обеспечивали вертолету достаточно хорошую плавучесть.
Первый Model 234LR поднялся в воздух 19 августа 1980 года, в программе испытаний были задействованы также еще два вертолета, а в эксплуатацию первая машина поступила 1 июля 1981 года.
Вертолеты семейства Chinook часто переоборудовались для решения различных задач в интересах сил спецопераций. Так, в начале 1990-х годов Boeing выпустила 26 оснащенных двигателями T55-L-714 вертолетов MH-47E для спецназа Армии США, где они работали в тесном взаимодействии с переоборудованными серийными машинами CH-47D SOA (Special Operations Aircraft) и MH-47D SOA. Вертолеты имели бронирование, наступательное и оборонительное вооружение, дополнительный запас топлива и систему дозаправки топливом в полете. Машины также получили новейшую авионику, системы РЭБ и всепогодные навигационные системы (в том числе очки ночного видения, ИК-камеру переднего обзора, инерциальную навигационную систему с приемником сигналов GPS и РЛС APQ-174).
С конца 1990-х годов фирма Boeing вела работы по оснащению вертолета CH-47F двигателями мощностью 5000 л. с, новыми несущими винтами, топливными баками повышенной емкости и новой авионикой. Первый полет новая машина совершила 25 июня 2001 года, она имела двигатели Honeywell T55-714A - на 25% большей мощности по сравнению с двигателями вертолета CH-47D. Предполагается, что Армия США закупит 513 машин новой модификации - из них 452 будут новыми, а остальные модернизированы из имеющихся на вооружении. Последние получили обозначение MH-47G.
Первое подразделение было полностью перевооружено на модификацию CH-47F в июле 2007 года, а к середине следующего года компания-разработчик получила заказы от Австралии, Канады и Нидерландов. Интерес к данному вертолету проявили Турция и Индия.
Boeing также разработала модернизированный вариант HH-47 в ответ на требования, выпущенные ВВС США к новому вертолету для замены парка MH-53M Pave Low (программа CSAR-X). Предложение было направлено командованию ВВС в ноябре 2005 года, а в ноябре 2006 года Boeing была объявлена победителем в тендере на перспективный вертолет. Соперниками Boeing выступали вариант на базе S-92 компании US101 и вертолет разработки Lockheed Martin. Эти компании подали протест, не согласившись с результатами тендера, - в итоге в ноябре 2007 года ВВС США были вынуждены вновь объявлять свои требования к перспективной машине и по состоянию на август 2009 года решение по выбору того или иного вертолета объявлено не было.
В августе 2007 года представители Boeing объявили о наличии планов по созданию увеличенной версии CH-47F, которая будет отличаться большей дальностью полета и более высокой грузоподъемностью.

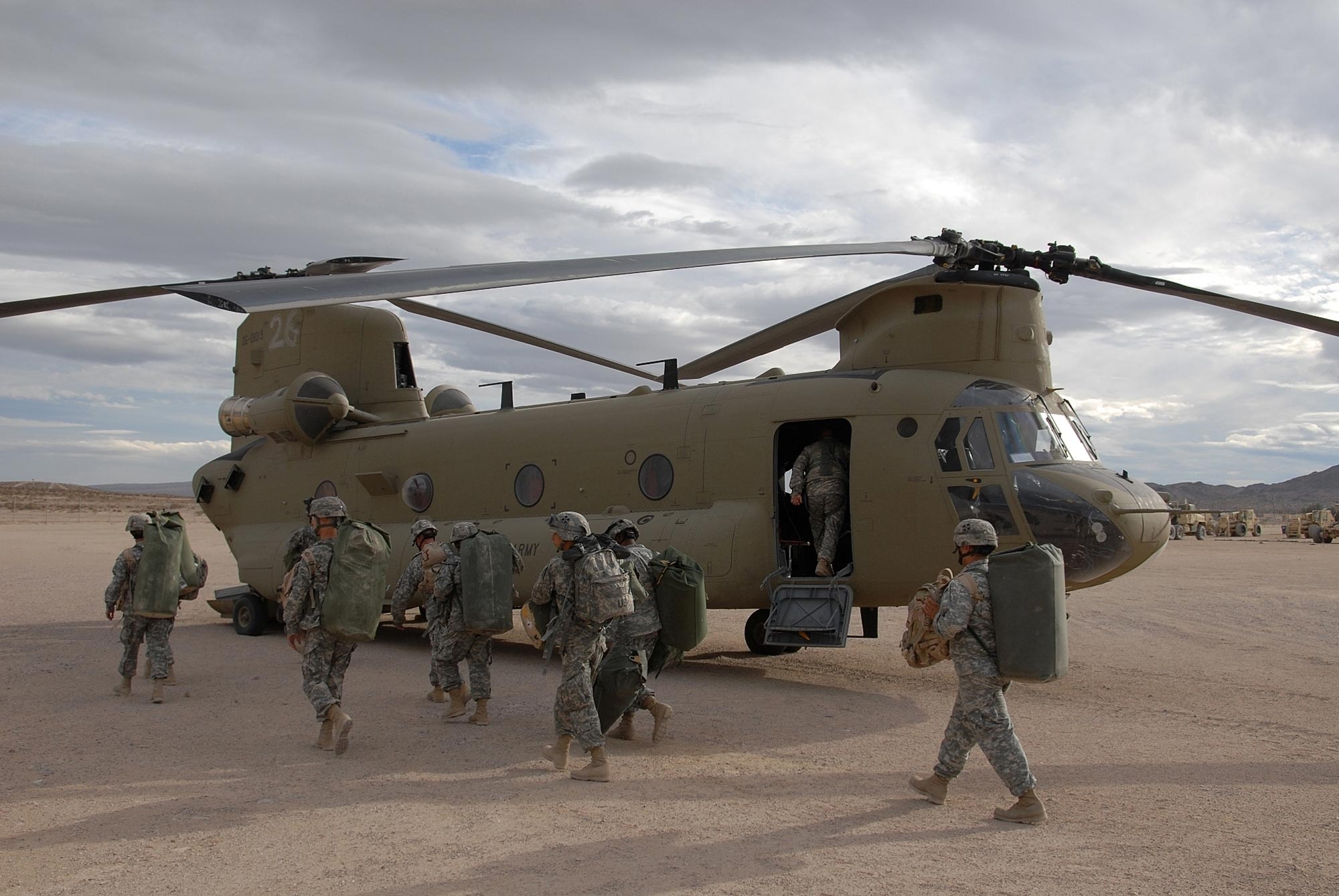

CH-47F
