82-мм батальоный миномёт

Николай Александрович Доровлёв
Николай Александрович Доровлёв



Борис Иванович Шавырин
Борис Иванович Шавырин

В начале 20-х годов ХХ столетия при Газодинамической лаборатории Артиллерийского научно-исследовательского института была создана конструкторско-испытательная группа Д, названную так по фамилии ее начальника, которого звали Николай Александрович Доровлёв.
Начальник группы Д был человеком необычной судьбы. Сын петербургского учителя, Николай Доровлёв в 1915 году, не закончив третьего семестра на механическом факультете Петроградского политехнического института, добровольно уходит вольноопределяющимся на фронт. Там он вскоре становится унтер-офицером, командиром орудия, затем его производят в офицеры, назначают командиром батареи. О храбрости и находчивости Доровлева в полку ходили легенды. Сразу же после гражданской войны Доровлева направляют учиться в Высшую артиллерийскую школу комсостава РККА и по окончании курса Артиллерийский комитет Главного артиллерийского управления  назначает его начальником специализированной группы Д.
Первое время группа Доровлёва одновременно занималась разработками и мортир и минометов с надкалиберными минами, типа тех, какими стрелял миномёт Лихонина. Однако советско-китайская война 1929 года резко изменила направление работ группы Д.
В ходе этого конфликта нашими войсками у китайцев был захвачен миномёт Стокса-Брандта. Это был первый миномёт, созданный по схеме мнимого треугольника, ставшей впоследствии классической. Состоял он из гладкоствольной трубы с навинтным казёнником, двуноги-лафета, опорной плиты и прицела, причём опорная плита имеет три шаровых гнезда, что позволяет, переставляя в процессе стрельбы опору казённика, выравнивать плиту на грунте без её перемещения.
По мысли его изобретателя капитана английской службы сэра Вилфреда Стокса, гладкоствольный миномёт должен был выплёвывать неоперённые мины, которые, кувыркаясь в полёте, распыляли бы над местностью боевые отравляющие вещества.
Однако после первой мировой войны французская фирма Брандт разработала к миномёту Стокса оперенную мину. Такая мина уже не кувыркалась в полёте и не разбрасывала всякую химическую гадость, а будучи снаряжённой обычным тротилом, взрывалась при помощи головного взрывателя от удара о землю или, если очень повезёт, о каску, надетую на голову неприятельского солдата. Мина взрывалась у поверхности препятствия, не проникая в него, чем и обеспечивалось ее осколочное действие.
После того, как в 1927 году этот миномёт был принят на вооружение французской армии, он в том же году оказался в Шанхае вместе с прибывшими туда французскими интервентами.
Можно только предполагать, каким путём эти миномёты попали к фактическому правителю Маньчжурии 27-летнему маршалу Чжан Сюэляню, но вся его миномётная рота со всеми шестью миномётами в ноябре 1929 года попала в плен к советским танкистам.
Чудо враждебной техники спешно доставили в Москву и предъявили Доровлёву со словами упрёка, что тот до сих пор не создал ничего подобного.

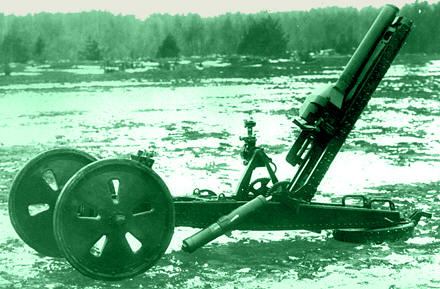

Пушка-мортира Ф-23

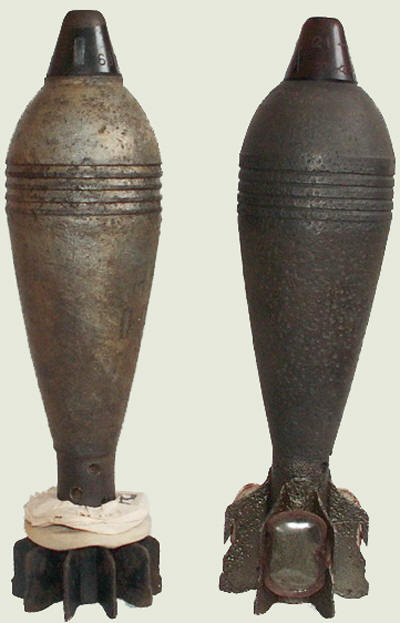

Десятипёрая О-832Д и шестипёрая О-832 мины с дополнительными зарядами. О-832Д имеет кольцевые заряды, а О-832 снаряжается зарядами-лодочками.

Тем не менее, чтобы довести до ума собственный образец, основанный на трофейной новинке, Доровлёву понадобилось ещё четыре года, и лишь в 1934 году образец был представлен на испытания. Ещё год миномёт испытывался и в 1936 году, наконец, не без сопротивления некоторой части военных, был принят на вооружение Красной Армии. Дело в том, что к этому времени параллельно с миномётом была разработана и 76-милиметровая батальонная пушка-мортира Ф-23. Это нарезное орудие с длиной ствола 8,2 калибра стреляло стандартными снарядами от трёхдюймовки, выбрасывая их со 180-метровой скоростью на двухкилометровое расстояние. Однако на 34-м выстреле у Ф-23 вышли из строя противооткатные устройства и подъемный механизм, и предпочтение было отдано более простому, лёгкому и надёжному миномёту.

Калибр советского миномёта был несколько больше, чем у иностранного прототипа – 82 мм против 81,4 мм. По идее Доровлёва, это давало возможность использовать нашим миномётчикам трофейные мины, но не позволяло бы использовать противнику захваченные у нас боеприпасы. Однако на деле получилось наоборот – немцы часто использовали захваченные у нас миномёты, которых мы в войну выпустили во о раз больше, чем немцы, применяя в них свои мины.
Кстати о минах. Они были двух типов – шестипёрая и десятипёрая. Внутри хвостовой трубки любой из них крепился 8-граммовый центральный заряд пороха. Для заряда хвостового патрона могли применяться следующие пороха: вискозный марки ВМ, нитроглицериновый пластинчатый марки НБПл 14-10 или нитроглицериновый спиральный марки НБсп 13-47. При снаряжении хвостового патрона порохом марки НБсп 13-47 под навеску пороха НБсп помещается дополнительный воспламенитель, прикрываемый нитропленкой.
А между перьями стабилизатора шестипёрой мины крепились дополнительные семиграммовые заряды, в зависимости от числа которых можно было изменять начальную скорость мины. У десятипёрой же мины дополнительные 13-граммовые кольцевые заряды крепились непосредственно к шейке хвостовика. Для этих зарядоа использовался порох марки ВМ или П-45.
При закидывании мины в ствол миномёта накалывался капсюль центрального заряда. Пороховые газы прорывали его картонную оболочку и через огнепередаточные отверстия трубки стабилизатора выходили в канал ствола, где воспламеняли и дополнительные заряды, если таковые были прикреплены. Стрелять можно было и одним центральным зарядом – в этом случае начальная скорость мины составляла 70 м/с, и она летела на дальность от 85 до 475 метров, в зависимости от угла подъёма ствола. Если к шестипёрой мине прикреплялся один заряд-лодочка, то начальная скорость мины увеличивалась до 105 м/с, а максимальная дальность – до 1065 метров. При самом же максимальном заряде начальная скорость составляла 211 м/с, и мина при 45-градусном наклоне ствола могла лететь на 3040-метровую дальность.
82-мм миномет обр. 1936 г. стал первым советским батальонным минометом и предназначался для подавления огневых точек, поражения живой силы, разрушения проволочных заграждений и уничтожения материальной части противника, расположенных за укрытиями и недоступных для настильного стрелкового и артиллерийского огня, а также расположенных открыто.

Таблицы стрельбы из 82-мм миномёта

а) для шестипёрой мины

Заряд

масса пороха, г

начальная скорость, м/с

Минимальная дальность (при угле возвышения ствола 85°)

Максимальная дальность (при угле возвышения ствола 45°)

Основной заряд (хвостовой патрон)

8

70

85

475

Основной +1 дополнительный заряд (1 лодочка)

15

105

190

1065

Основной +2 дополнительных заряда (2 лодочки)

22

132

255

1505

Основной + 3 дополнительных заряда (3 лодочки)

29

 155

350

1920

Основной + 4дополнительных заряда (4 лодочки)

36

175

425

2355

Основной + 5 дополнительных зарядов (5 лодочек)

43

193

485

2720

Основной + 6 дополнительных зарядов (6 лодочек)

50

211

515

3040

б) для десятипёрой мины

Заряд

масса пороха, г

начальная скорость, м/с

Минимальная дальность (при угле возвышения ствола 85°)

Максимальная дальность (при угле возвышения ствола 45°)

Основной заряд (хвостовой патрон)

8

70

85

475

Основной +1 дополнительный заряд (1 кольцо)

21

132

255

1505

Основной +2 дополнительных заряда (2 кольца)

34,5

175

425

2355

Основной + 3 дополнительных заряда (3 кольца)

48

211

515

3040

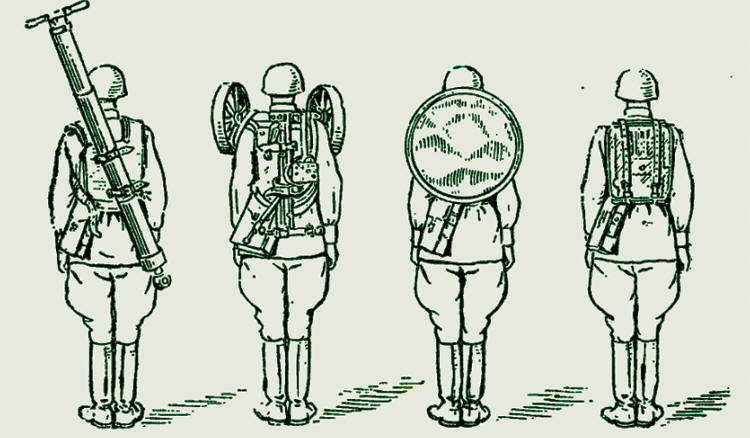

Миномёт в разобранном виде переносился силами расчёта.


В годы Великой Отечественной наши минометчики на тяжелых мотоциклах М-72 проникали в немецкий тыл а и наносили противнику внезапные удары.

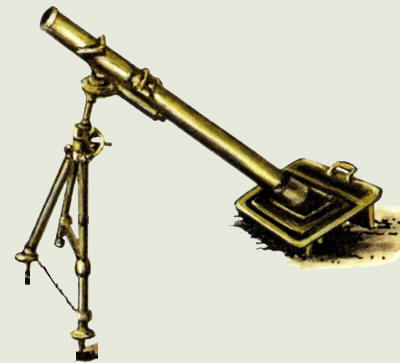

82-мм миномёт обр. 1936

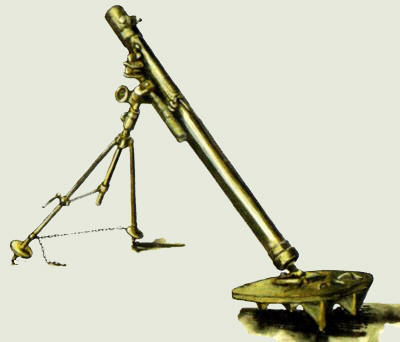

82-мм миномёт обр. 1937 года

Двунога-лафет служила для поддерживания ствола, придания ему требуемого угла возвышения и производства горизонтальной наводки. Поэтому на ней были помещены все механизмы наводки: подъемный, поворотный и механизм горизонтирования. Двунога-лафет соединялась со стволом при помощи обоймы. В момент выстрела силу отдачи воспринимала прямоугольная опорная плита мембранного типа, которая при выстреле вдавливается в грунт.
За счет осадки грунта ствол при выстреле имеет возможность немного перемещаться назад, увлекая двуногу. Для уменьшения силы удара (толчка), который при этом испытывает двунога-лафет и который разрушительно действует на прицельные приспособления и механизмы наводки, двунога соединена со стволом пружинным амортизатором, смягчающим удар на двуногу-лафет.
В качестве прицельных приспособлений на миномете использовался механический минометный прицел МПБ-82. Осколочные мины предназначены для поражения целей (преимущественно живой силы) осколками и действием 454-граммового разрывного заряда. В качестве заряда использовался шнейдерит или амматол. Дымовые мины использовались для ослепления (задымления) наблюдательных и командных пунктов и огневых точек противника, а также для пристрелки и целеуказания. Кроме осколочных и дымовых мин на вооружении Красной Армии имелись также 82-мм агитационные мины.
Боевую проверку 82-мм минометы обр. 1936 г. прошли в боях с японскими войсками у озера Хасан и на реке Халхин-Гол. В боях на реке Халхин-Гол было использовано 52 миномета, составлявших около 10% всей полевой артиллерии.
Однако основным типом миномёта стал 82-миллиметовый миномёт образца 1937 года конструкции Бориса Ивановича Шавырина. Этот вариант миномёта имел круглую опорную плиту вместо прямоугольной.

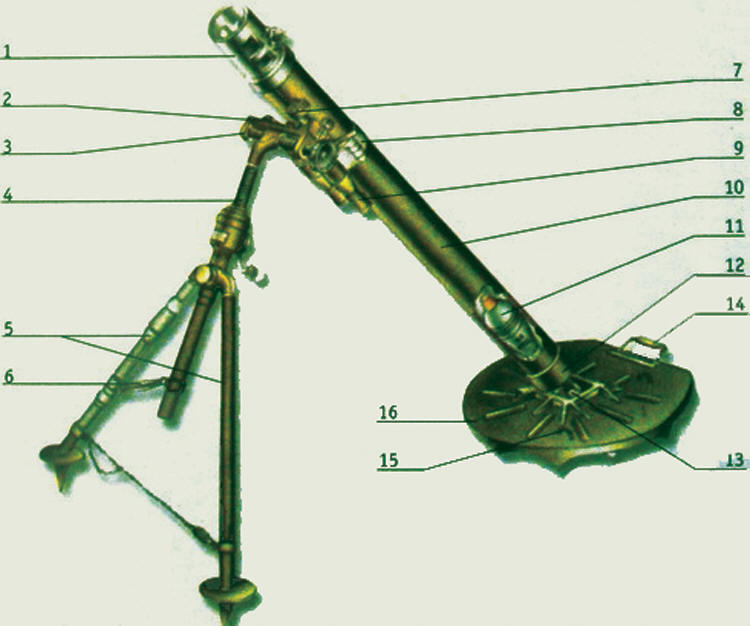

Миномет обр. 1937 г.: 1 — предохранитель от двойного заряжания; 2 — вертлюг; 3 — поворотный механизм; 4 — подъемный механизм; 5 — ноги двуноги-лафета; 6 — механизм горизонтирования; 7 — кронштейн для крепления прицела; 8 — обойма ствола; 9 — амортизатор отдачи; 10 — труба ствола; 11 — мина; 12 — казенник; 13 — шаровая опора; 14 — рукоятка для переноски опорной плиты; 15 — проушина для крепления ремня для переноски; 16 — опорная плита.

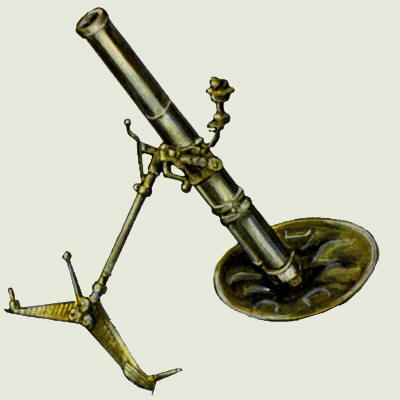

82-мм миномёт обр. 1941

В результате дальнейшей модернизации появились также и минометы обр. 1941 и обр. 1943 гг. В конструкцию миномета обр. 1941 г. старая двунога-лафет была заменена новой с колесами (снимаемыми перед стрельбой), благодаря которым появилась возможность миномет не носить, а перекатывать; на внешней поверхности ствола появились два утолщения для фиксации положения хомута амортизатора отдачи; в казенник ствола был встроен эксцентриковый механизм, позволяющий при разряжании миномета (в случае осечки) поднимать мину над выступающим бойком ударника; для примерного выравнивания подъемного приспособления стал применяться фиксирующий механизм эксцентрикового типа, а для точного выравнивания прицела — выравнивающий механизм винтового типа. Изменилась также конструкция амортизатора отдачи: вместо двух пар пружин осталась одна, а опорная плита была оборудована двумя зацепами для крепления ног лафета при перекатывании миномета на колесах.
В миномете обр. 1943 г. был применен более легкий лафет новой конструкции с подрессоренными колесами, не снимаемыми при стрельбе; конструкция фиксирующего механизма стала проще; жесткость основной пружины амортизатора отдачи была увеличена, подвижный кронштейн для крепления прицела был заменен неподвижным, приваренным к вертлюгу. Усовершенствованные зацепы на опорной плите, предназначенные для крепления лафета, позволили облегчить процесс перевода миномета из походного положения в боевое и обратно.
К началу Великой Отечественной войны в Красной Армии насчитывалось 14 200 шт. 82-мм миномётов. После окончания войны 82-мм миномёты состояли на вооружении армий ряда социалистических государств, а кое-где, например, в КНР, выпускались и серийно. Ныне 82-мм миномётами располагают вооружённые силы Сирии.
В начале 1980-х годов миномёт был снят с вооружения Советской армии и заменен на новые облегчённые по весу миномёты обр. 1981 г. 2Б14 Поднос. Однако во время чеченской войны миномёты этого типа вновь достали со складов.

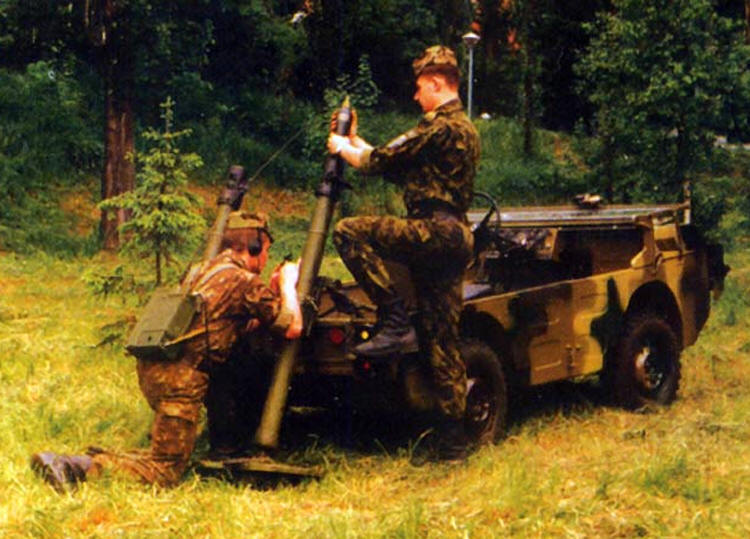

Украинский 82-миллиметровый миномёт на базе ЛуАЗа


Смотрите также:

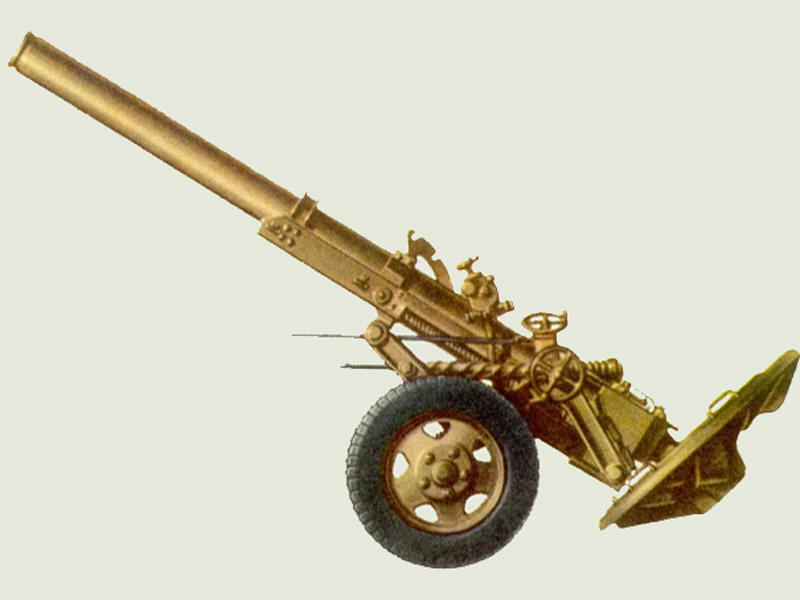

160-мм миномет МТ-13
