СВТ-38/40

Самозарядная винтовка Токарева

История создания СВТ

Идея замены магазинной винтовки Мосина беспокоила умы наших военных ещё с дореволюционного времени, и даже само нахождение на вооружении магазинных винтовок считалось временной мерой – внедрение автоматической винтовки прогнозировалось сначала на 1910 год, потом на 1915, а потом из-за начавшейся мировой войны этот срок отодвинули до 1920 года. В 1916 году в нашей стране был принят на вооружение автомат Фёдорова, созданный под патрон от японской винтовки Арисака, но во второй половине 20-х годов Красная Армия от него отказалась. отказалась она от него именно из-за японского патрона: эти патроны поставлялся нам во время первой мировой войны, но их запасы отнюдь не были безграничны, а отношения с Японией оставляли желать лучшего. Конечно, при большом желании производство аналогичных патронов можно было наладить и у нас, но его сочли слабым, недостаточно дальнобойным и недостаточно бронебойным.

До создания же отечественной автоматической винтовки руки наших конструкторов дошли лишь в середине 30-х годов. Первой удачной моделью стала АВС-36 – Автоматическая винтовка Симонова, принятая на вооружение в 1936 году. Однако не всё в этой винтовке устраивало РККА, и был объявлен новый конкурс, на который выставили свои образцы Симонов. Токарев и Дегтярёв. В финал вышли образцы Токарева и Симонова. И тут изящная и лёгкая винтовка Симонова, которая по многим показателям превосходила токаревскую, дала сбой: сломался боек в затворе. Это и решило судьбу АВС вместо неё была принята на вооружение под индексом СВТ-38 была принята самозарядная винтовка Токарева.

Конструкция СВТ

Винтовка работала по принципу отвода газов из канала ствола с коротким 36-миллиметровым ходом газового поршня. Газовая камора была расположена в специальной детали - надульнике, объединяющем в себе, кроме газовой каморы, еще и дульный тормоз, основание мушки и крепление для штыка. В газовой каморе имелся пятипозиционный газовый регулятор.

Газовый поршень был расположен над стволом и в своей задней части имел возвратную пружину, упирающуюся в переднюю часть ствольной коробки. После прохода пулей газоотводного отверстия газы устремляются в газовую камору, ударяют в дно газового цилиндра и приводят в движение детали механизма отпирания. Шток сжимает пружину, ударяет по лобовой части стебля затвора и отбрасывает затвор назад Возвратная пружина затворной группы расположена в ствольной коробке, позади затворной рамы.

Запирание затвора осуществлялось его перекосом  в вертикальной плоскости. Ложа составная. Ударно-спусковой механизм – курковый. Предохранитель блокирует спусковой крючок. Магазин коробчатый, двухрядный, отъёмный, на 10 патронов. Предусмотрена возможность снаряжать магазин, не отделяя его от винтовки, из штатных обойм от винтовки Мосина. Открытые прицельные приспособления состояли из мушки с намушником и целика, регулируемого по дальности. Имеется дульный тормоз. Винтовка комплектовалась штык-ножом, носимым в ножнах на поясе и примыкаемым к винтовке только в случае необходимости.

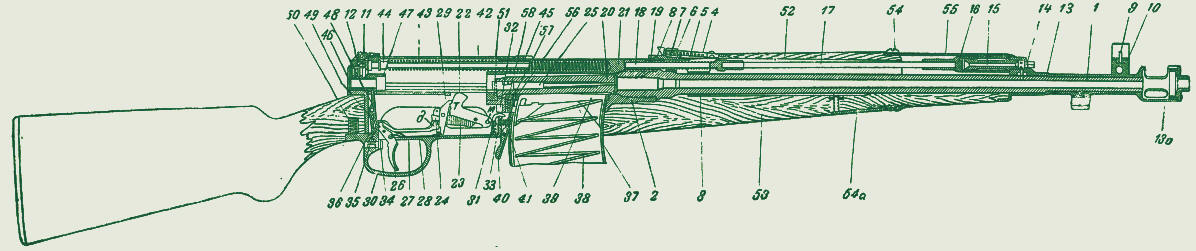

СВТ в разрезе (кликните для увеличения картинки): 1 – ствол; 2 – ствольная коробка; 3 – прицельная колодка; 4 – прицельная планка; 5 – пружина прицельной планки; 6 – хомутик; 7 – защелки хомутика; 8 – штифт:; 9 – мушка; 10 – предохранитель мушки; 11 – диоптр; 12 – гнеток диоптра с пружиной; 13 – трубка ствола; 13а – дульный тормоз; 14 – газовый регулятор; 15 – патрубок; 16 – поршень; 17 – шток; 18 – толкатель; 19 – пружина толкателя; 20 – остов затвора; 21 – стебель затвора; 22 – курок; 23 – боевая пружина; 24 – направляющий стержень боевой пружины; 2.5 – ударник; 26 –спусковой крючок; 27 – спусковая рама; 28 – спусковая тяга; 29 – спусковой рычаг (шептало); 30 – спусковая скоба; 31 – автоматический предохранитель; 32 – разобщитель автоматического, предохранителя; 33 – пружина автоматического предохранителя; 34 – предохранитель-переводчик; 35 – гнеток; 36 – пружина гнетка; 37 – магазин; 38 – пружина подавателя; 39 – подаватель; 40 – защелка магазина; 41 – пружина защелки; 42 – крышка ствольной коробки; 43 – возвратная пружина; 44 – направляющий возвратной пружины; 45 – направляющая трубка; 46 – флажок втулки; 47 – упорная втулка; 48 – защелка спусковой рамы; 49 – пружина защелки; 50 – пружина спусковой рамы; 51 – упорный вкладыш; 52 – ствольная накладка; 53 – ложа; 54 – ложевое кольцо; 55 – защелка; 56 – отражатель; 57 – затворная задержка; 58 – пружина затворной задержки.

Боевое применение СВТ

В начале 1940-х годов самозарядная винтовка должна была стать основным личным оружием советской пехоты. Так, в стрелковой дивизии РККА согласно штату № 04/400-416 от 5 апреля 1941 года полагалось иметь 3307 самозарядных винтовок и 6992 неавтоматических винтовки и карабина, при этом в стрелковой роте – 96 и 27 соответственно, а в стрелковом отделении – только самозарядные винтовки (8 штук).

По довоенным планам в 1941 году предполагалось выпустить 1,8 млн. СВТ, в 1942 – 2 млн. К началу войны было изготовлено свыше 1 млн. СВТ, и многие части и соединения первой линии, в основном в западных военных округах, получили штатное количество самозарядных винтовок. В 1942 году их производство, однако, составило лишь 264 тысячи (и 14,2 тысячи снайперских винтовок). Производство СВТ было прекращено по приказу ГКО в 1945 году.

СВТ использовалась в ходе Советско-Финской войны 1940 года и в ходе Великой Отечественной войны. Общее мнение об этой винтовке довольно противоречиво. С одной стороны, в Красной Армии она заслужила славу не слишком надежного оружия, чувствительного к загрязнению и морозам. С другой стороны, у многих солдат эта винтовка пользовалась заслуженной популярностью за существенно большую, чем у винтовки Мосина, огневую мощь.



 Автоматическая винтовка Симонова – АВС-36. 1936 г. Калибр – 7,62 мм. Длина без штыка – 1260 мм. Длина ствола – 612 мм. Масса  без магазина – 4050 г. Патрон  7,62×54 мм образца 1908 года с остроконечной пулей. Масса порохового заряда – 3,1 г. Масса пули – 9,6 г. Начальная скорость – 845 м/с. Ёмкость магазина – 15 патронов.

Читать статью о ней →
