Dodge WC-51

Додж три четверти

Автомобиль Dodge WC-51 выполнял множество функций. Он был и санитарной машиной, и машиной связи, и передвижной ремонтной мастерской, но главным его предназначением было то, что сами американцы называли WC – Weapon Carrier, то есть, носитель оружия. Какое же оружие он носил?

Если вы интересовались военной статистикой, то не могли не заметить, что Советский Союз выпустил за время войны в несколько раз больше миномётов, чем наши противники. Так, если в Германии за время войны было выпущено 68 тысяч миномётов, то в СССР это число составило 374 900. Кроме того, до середины войны лишь советский союз обладал тяжёлыми миномётами 120-миллиметрового калибра.
Однако в полной мере реализовать миномётное преимущество до той самой середины войны Советскому Союзу не удавалось. Дело в том, что 120-миллиметровый миномёт довольно тяжел. Весит он 280 кг, и переноситься расчетом, в отличие от 19-килограммового 82-миллиметрового миномёта, не может. Значит, его надо на чем-то подвозить. Лёгкие джипы, такие как тот же Виллис или ГАЗ-64 с его транспортировкой тоже не справлялись, ведь кроме самого миномёта нужно подвозить и боезапас, и расчет, а он состоял из шести человек. Использовать же для этого Студебекер было нецелесообразно – большой грузовик только демаскировал бы минометную позицию. А вот Додж три четверти, как его называли у нас из-за грузоподъёмности в ѕ тонны, подходил для такой задачи практически и идеально: в нем размещались и сам миномет, и расчет, и боезапас. Кроме того, Dodge WC-51 использовался и для буксировки 57-миллиметровых противотанковых пушек ЗИС-2. Это орудие при малой массе и габаритах обладало больной бронепрбиваемостью. Масса его в боевом положении составляла 1250 кг, но, в отличие от неподрессоренного миномёта, который буксировать было нельзя, это орудие можно было буксировать, прицепив к джипу. Лёгкие джипы опять же его не тянули, а грузовики не могли подвозить в полю боя из-за малой проходимости большой заметности для средств наблюдения противника. И здесь Dodge WC-51 вновь оказался незаменимым – о скрытно подвозил противотанковые пушки к переднему краю, и применение нашей противотанковой артиллерии оказывалось для противника внезапным, особенно, если оно осуществлялось из засады.
Что же представлял собой этот автомобиль? Основой для него послужил фермерский пикап WC-1, разработанный фирмой Додж незадолго до войны.

WC-1

Это был довольно крупный автомобиль с обеими ведущими осями, которые, как и рессоры, были значительно усилены для езды по пересеченной местности. Выпустить таких автомобилей успели немного – 4 640 штук, а когда в Европе заполыхала война, машиной заинтересовались военные. Они вспомнили опыт применения подобных пикапов во времена американской интервенции в Мексику. Тогда пулеметные пикапы фирмы Додж сыграли в мексиканской гражданской войне ту же роль, какую сыграли в Гражданской войне в России пулемётные тачанки. Однако тогдашние пикапы были заднеприводными, и их применение, несмотря на твёрдость мексиканской почвы, всё-таки ограничивалось условиями местности. Пикап же WC-1, благодаря полному приводу, обещал быть практически вездеходным.
Однако это обещание пикап не сдержал. Мощности 79-сильного двигателя Т211 оказалось недостаточно, а узкая колея при высоком расположении центра тяжести часто приводила к опрокидыванию при движении по склону. Поэтому в 1941 году колею расширили, высоту снизили, а место Т-211 поставили Т215, ранее стоявший на Доджах серии WF. При 82,55-миллиметровом диаметре цилиндра и 117,47-миллиметровом ходе поршня рабочий объем этого рядного шестицилиндрового двигателя составлял 3770 кубических сантиметров. При 3200 оборотах в минуту он выдавал 92-сильную мощность, которая позволяла автомобилю на хорошей дороге развивать 87-километровую скорость. Несмотря на нижнее расположение клапанов, мотор имел довольно высокую для тех лет 6,7-кратную степень сжатия. Это вынуждало использовать для заправки автомобиля авиационный бензин Б-70, так как ни 56-й, ни даже 66-й бензин вызывали в этом двигателе детонацию.

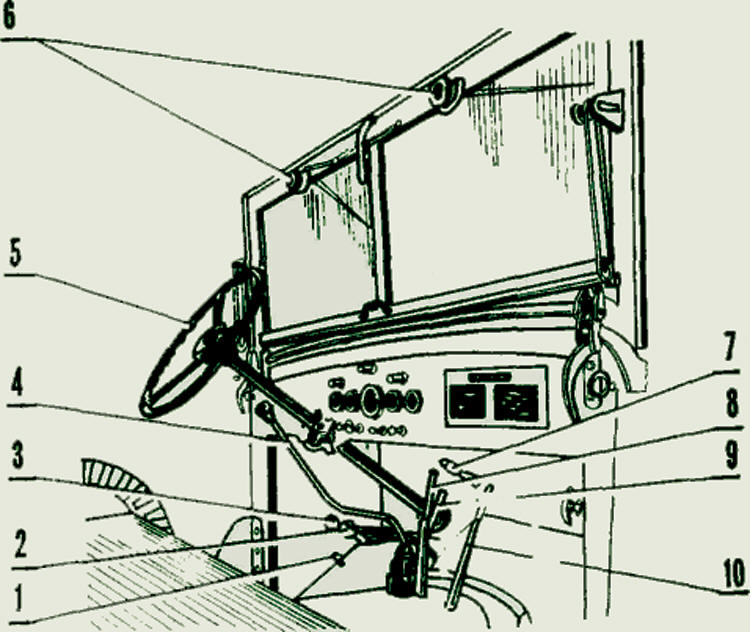

1 — ножной переключатель света фар, 2 — педаль тормоза, 3 — педаль сцепления, 4 — рычаг коробки  передач, 5 — рулевое колесо, 6 — кнопки включения стеклоочистителей, 7 — педаль стартера, 8 — рычаг ручного тормоза, 9 — педаль акселератора, 10 — рычаг включения переднего моста.

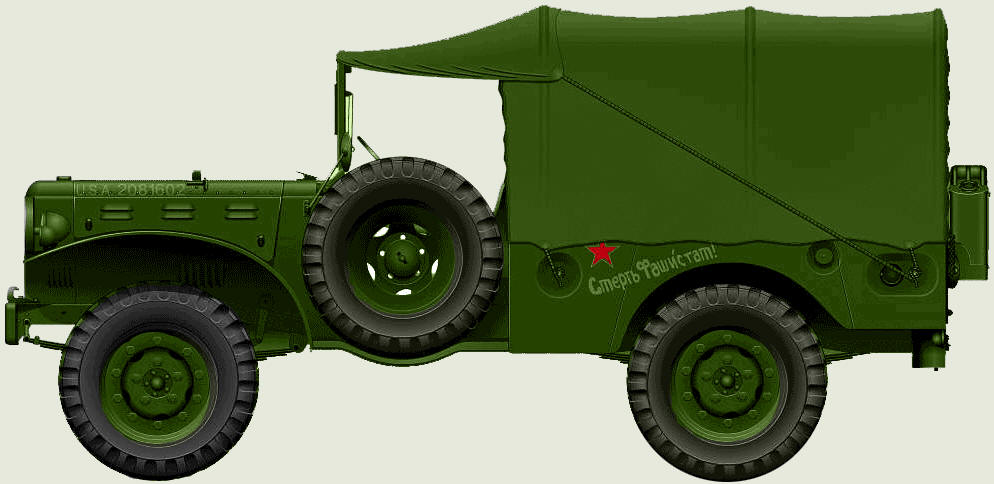

Длина автомобиля Dodge WC-51 при 2490-миллиметровой колёсной базе составляла 4235 миллиметра. Ширина была равна 212 сантиметрам, а высота при 270-миллиметровом дорожном просвете составляла 1870 миллиметров. Правда, с тентом она увеличивалась до 2 метров 13 сантиметров.
Основа автомобиля составляла сужающаяся спереди лонжеронная рама. Лонжероны соединены четырьмя основными и одной вспомогательной (для крепления бензобака) штампованными поперечинами сложной формы; спереди при помощи специальных переходников крепится либо бампер, либо подрамник лебедки; сзади установлены два П-образных бампера. Лонжероны над мостами выгнуты вверх.

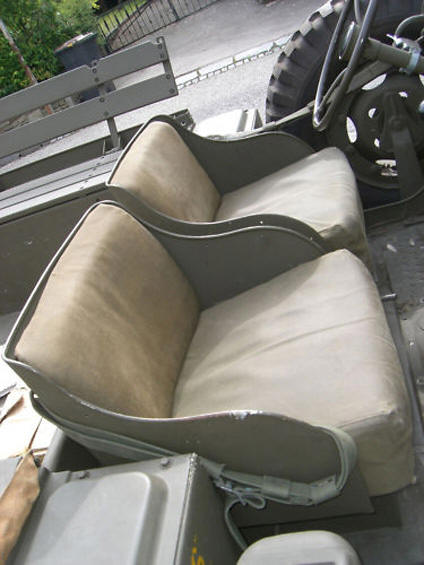

Кабина Dodge WC-51 была открытой, двухместной, с ковшеобразными сиденьями. Последние были установлены на коробчатой подставке, используемой как инструментальный ящик, и откидываются вперед для доступа к инструментам. Ветровое стекло откидывается вперед на капот, где имеются две опоры и пара фиксирующих крючков. На верхней поперечине рамы ветрового стекла размещены два стеклоочистителя, посередине — зеркало. Слева от кабины на вертикальном кронштейне установлено запасное колесо. Оно опирается на подножку, которая специально изогнута. Правая подножка ровная; обе они покрыты рельефным ромбическим рисунком.

В конструкции Dodge WC-51 максимально использовались агрегаты и узлы грузовых автомобилей Додж серии WF – двигатель, сцепление, коробка передач, рулевой механизм и в значительной степени тормозная система. В то же время и рамы, и трансмиссия, и подвеска были специальной разработки. Раздаточная коробка, установленная отдельно от коробки передач и соединенная с ней коротким карданным валом, служила только для распределения крутящего момента на передний и задний ведущие мосты типа «банджо». Картеры мостов отливались из стали. Главные передачи – одноступенчатые, гипоидные; полуоси – полностью разгруженные. Привод к ступицам передних колес осуществлялся с помощью шарниров равной угловой скорости типа «Бендикс-Вейсс».

Рабочий тормоз джипа оснащался гидроприводом и действовал на все четыре колеса, а стояночный, ленточный, — на тормозной барабан, установленный на конце вторичного вала коробки передач.
Подвески автомобиля выполнялись на полуэллиптических рессорах и рычажных амортизаторах. Спереди концы передних рессор соединялись с рамой при помощи серег, а сзади — шарнирными пальцами. Такое решение, по мнению конструкторов, в некоторой степени компенсировало неточности в кинематике рулевого управления. Колеса автомобиля — дисковые, с разъемным ободом. Для большей надежности закрепления прямобортной покрышки применялось специальное распорное кольцо, прижимающее внутренние закраины бортов покрышки.
В 1945 году в СССР поступал и трехосный вариант Доджа — модель WC-62 грузоподъемностью 1,5 т, разработанный конструкторами фирмы для перевозки пехотного отделения из 12 солдат с вооружением, причем машина на 96% состояла из узлов и агрегатов двухосной модели. Их было выпущено 45 тысяч, и они состояли на вооружении ряда армий вплоть до семидесятых годов.

Dodge WC-51 буксирует полевую кухню
